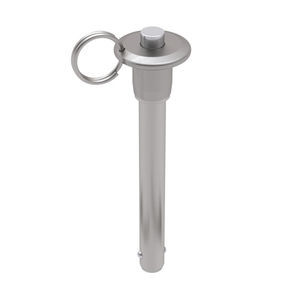

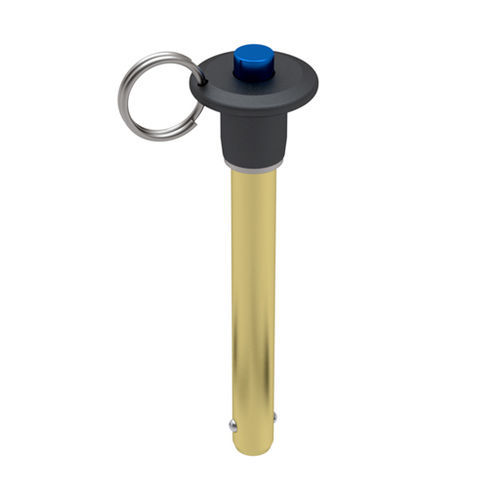

Kugelsperrbolzen mit Knopf BAAS series

mit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus 4130er Stahl gefertigt. Die Griffe sind aus 2024-T4 Aluminium gefertigt und schwarz eloxiert. Die Stifte werden mit einem Edelstahl-Splintring zur Befestigung einer Kabelgarnitur geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 3/16 Zoll. Durchmesser Welle - Max: 0.1885 in. Durchmesser der Welle - Min: 0.1870 in. Länge Griff: 0,50 in. Durchmesser an den Kugeln: 0.220 in. Länge bis zur Spitze der Kugeln: 0.260 in. Länge Kopf: 0.91 in. Breite Schulter: 0.47 in. Länge Kopf unterhalb der Felge: 0.63 in. Durchmesser Knopf: 0.23 in. Breite insgesamt: 0.81 in.
