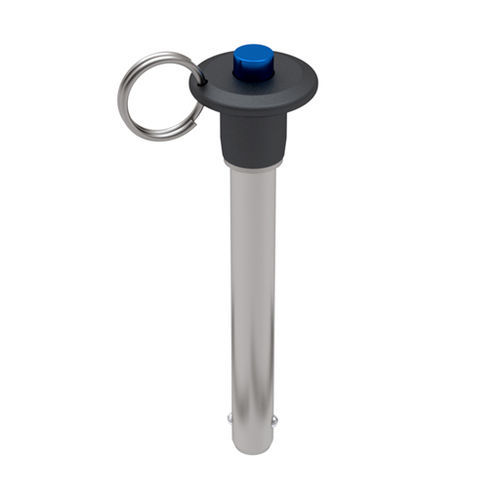

Kugelsperrbolzen mit Knopf BACS series

mit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl der Serie 300 gefertigt. Der rostfreie Stahl der Serie 300 wird nicht für Anwendungen empfohlen, bei denen Scherkräfte eine Rolle spielen. Die Griffe sind aus 2024-T4 Aluminium gefertigt und schwarz eloxiert. Die Stifte werden mit einem Spaltring aus rostfreiem Stahl zur Befestigung eines Kabelbaums oder Schlüsselbands geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 1/4 Zoll. Durchmesser Schaft - Max: 0.2485 in. Durchmesser der Welle - Min: 0.247 in. Länge Griff: 0.5 in. Durchmesser an den Kugeln: 0.289 in. Länge bis zur Spitze der Kugeln: 0.29 in. Länge Kopf: 0.92 in. Breite Schulter: 0.47 in. Länge Kopf unterhalb der Felge: 0.63 in. Durchmesser Knopf: 0.23 in. Breite insgesamt: 0.81 in.
