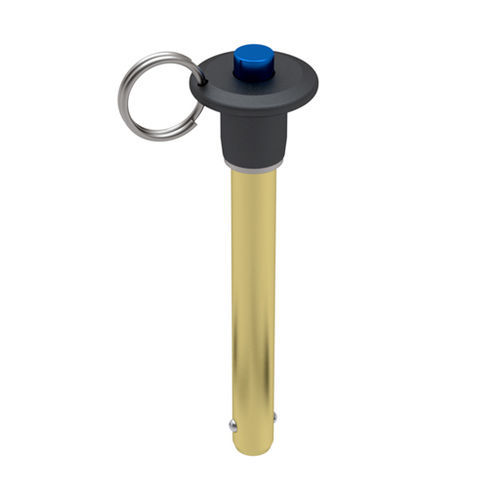

Kugelsperrbolzen mit Knopf MBAAS series

mit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte sind für eine Vielzahl von Befestigungs-, Positionierungs- und Ausrichtungsanwendungen geeignet. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Stift in ein Loch eingeführt oder aus diesem herausgezogen werden kann. Die Schäfte sind aus verzinktem 4130er Stahl gefertigt. Die Griffe für die unten aufgeführten Stifte sind aus 2024-T4 Aluminium gefertigt und schwarz eloxiert. Die Stifte werden mit einem Edelstahl-Splintring zur Befestigung einer Kabelgarnitur geliefert. Für spezifische Anwendungsanforderungen sind kundenspezifische Modifikationen für diese Produktlinie erhältlich. RoHS-konform. Nenndurchmesser: 5 mm. Durchmesser der Welle - Max: 4,96 mm. Durchmesser der Welle - Min: 4.92 mm. Länge Griffstück: 10 mm. Durchmesser an den Kugeln: 5.54 mm. Länge bis zur Spitze der Kugeln: 6 mm. Höhe Handgriff: 23,4 mm. Breite Schulter: 11.9 mm. Länge Griff unterhalb des Randes: 16,0 mm. Durchmesser Knopf: 5.8 mm. Breite über alles: 20,6 mm.
