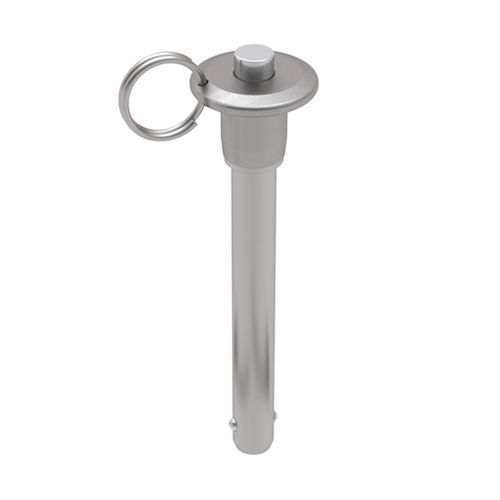

Kugelsperrbolzen mit Knopf MBCCH series

mit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl 17-4 gefertigt. Die Griffe und Betätigungsknöpfe sind aus rostfreiem Stahl 303 gefertigt. Die Stifte werden mit einem Spaltring aus Edelstahl zur Befestigung eines Kabelsystems geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 5 mm. Durchmesser Schaft - Max: 4,96 mm. Durchmesser Schaft - Min: 4.92 mm. Länge Griffstück: 10 mm. Durchmesser an den Kugeln: 5.54 mm. Länge bis zur Spitze der Kugeln: 6 mm. Höhe Handgriff: 23,4 mm. Breite Schulter: 11.9 mm. Länge Griff unterhalb des Randes: 16,0 mm. Durchmesser Knopf: 5.8 mm. Breite über alles: 20,6 mm.
