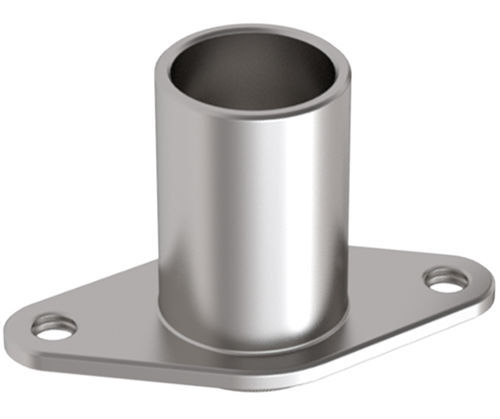

Zylindrische Kappe MDIFR series

EdelstahlFlansch

Die Flanschdosen bieten eine dauerhafte und geeignete Aufnahme für Kugelsperrbolzen mit Schnellverschluss. Sie sind für den Einsatz auf Werkstoffen und in Anwendungen konzipiert, bei denen der Bolzen nicht einrasten kann. Da der Bolzen nicht aus dem Boden der Steckhülsen herausragt, sind sie ideal für Sacklochanwendungen. Die Steckhülsen können mit Schrauben, Nieten oder Bolzen befestigt werden. Sie sind aus rostfreiem Stahl der Serie 300 gefertigt. Die Grip-Length-Reduction ist der Anteil des Stifts, der sich im Inneren der Steckhülse befindet, und reduziert die nutzbare Länge des Stifts um diesen Anteil. Die Kugelsperrbolzen mit Schnellverschluss werden von der Flanschseite her eingesetzt. Durchmesser Stift: 5mm mm. Form Flansch: Diamant mm. Höhe insgesamt: 16,51 mm. Durchmesser Körper: 9,53 mm. Höhe Basis: 1.52 mm. Länge zwischen den Mitten der Befestigungslöcher: 25 mm. Breite über alles: 15,88 mm. Innengewinde - Gewindebohrer: M4 Länge über alles: 31,75 mm. Länge Griffverkleinerung: 10 mm.
