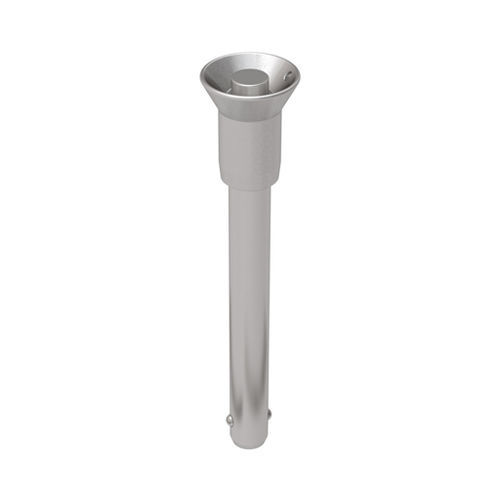

Kugelsperrbolzen mit Knopf NCCH series

Edelstahlfür Schifffahrtsanwendungen

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Der Schaft besteht aus rostfreiem Stahl 17-4. Die Griffe sind so konstruiert, dass ein versehentliches Lösen verhindert wird, und sind aus rostfreiem Stahl 303 gefertigt. Diese Stifte werden nicht mit Splintringen aus Edelstahl geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 3/16 Zoll. Durchmesser Schaft - Max: 0.1885 in. Durchmesser der Welle - Min: 0.1870 in. Länge Griff: 0,50 in. Breite an den Kugeln: 0.220 in. Länge bis zur Spitze der Kugeln: 0.260 Höhe Handgriff: 0.97 in. Durchmesser Basis des Griffs: 0.47 in. Höhe Basis des Griffs: 0.57 in. Durchmesser Knopf: 0.23 Zoll. Durchmesser Griff - Rand: 0,81 in.
