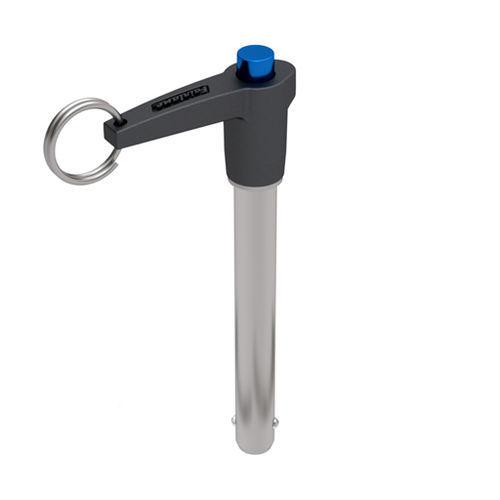

Kugelsperrbolzen mit Knopf LACH series

mit L-Griffmit Hebering

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl 17-4 gefertigt. Die Griffe sind aus 380er Aluminiumdruckguss gefertigt und schwarz eloxiert. Die Stifte werden mit einem Edelstahl-Splintring zur Befestigung einer Kabelgarnitur geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 3/16 Zoll. Durchmesser Welle - Max: 0.1885 in. Durchmesser der Welle - Min: 0.1870 in. Länge Griff: 0,50 in. Breite an den Kugeln: 0.220 in. Länge bis zur Spitze der Kugeln: 0.260 in. Höhe Kopf: 1.23 in. Durchmesser Basis des Griffs: 0.47 in. Höhe Basis des Griffs: 0.77 in. Durchmesser Knopf: 0.23 in. Länge Handgriff: 1.73 in.
