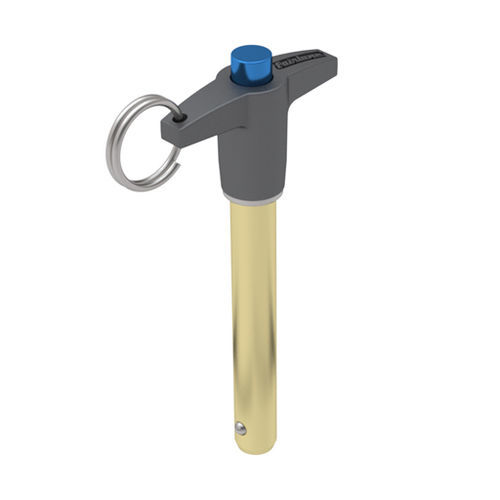

Kugelsperrbolzen mit Knopf MTAAS series

mit T-Griffmit Hebering

Diese formschlüssigen Schnellspannstifte sind für eine Vielzahl von Befestigungs-, Positionierungs- und Ausrichtungsanwendungen geeignet. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Stift in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus verzinktem 4130er Stahl gefertigt. Die Griffe der unten aufgeführten Stifte sind aus 380er Aluminiumguss mit schwarzer Beschichtung gefertigt. Die Stifte werden mit einem Spaltring aus Edelstahl zur Befestigung eines Kabelsystems geliefert. Für spezielle Anwendungsanforderungen sind kundenspezifische Modifikationen für diese Produktlinie erhältlich. RoHS-konform. Nenndurchmesser: 5 Zoll. Durchmesser der Welle - Max: 4,96 mm. Durchmesser der Welle - Min: 4.92 mm. Länge Griff: 10 in. Breite an den Kugeln: 5.54 mm. Länge bis zur Spitze der Kugeln: 6 Höhe Handgriff: 30.7 mm. Durchmesser Basis des Griffs: 11.9 Zoll. Höhe Basis des Handgriffs: 19.3 in. Durchmesser Knopf: 5.8 Zoll. Durchmesser Griff - Rand: 46.0 in.
