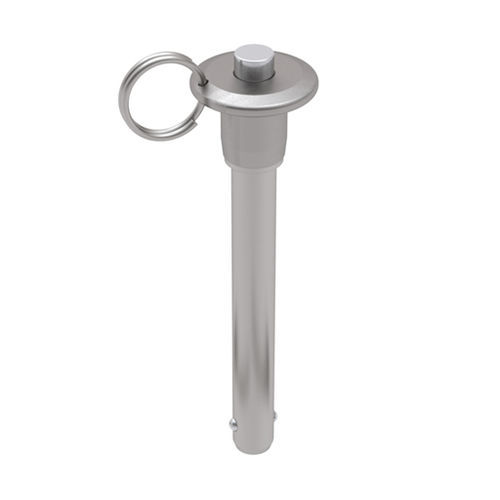

Kugelsperrbolzen mit Knopf BCCS series

mit Hebering

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl der Serie 300 gefertigt. Die Griffe und Betätigungsknöpfe sind aus rostfreiem Stahl 303 gefertigt. Die Stifte werden mit einem Spaltring aus Edelstahl zur Befestigung eines Kabelsystems geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 1/4 Zoll. Durchmesser Schaft - Max: .2485 in. Durchmesser Schaft - Min: .2470 in. Länge Griff: .50 in. Durchmesser an den Kugeln: 0,289 in. Länge bis zur Spitze der Kugeln: .290 in. Länge Kopf: .92 in. Breite Schulter: .47 in. Länge Kopf unterhalb des Randes: .63 in. Durchmesser Knopf: .23 in. Breite insgesamt: 0,81 Zoll
