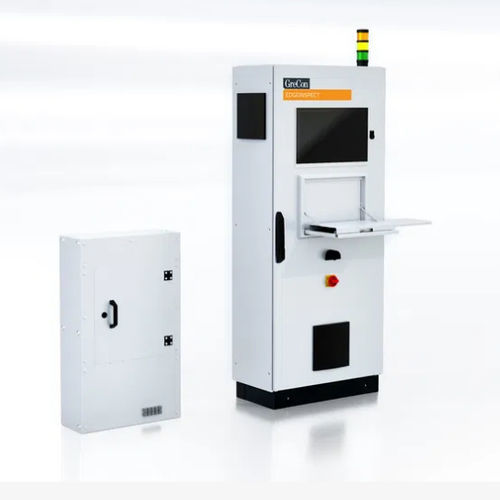

Laserdetektionssystem ED­GEINS­PECT

Das GreCon EDGEINSPECT-System nutzt Laserkompaktsensoren, um eine zuverlässige und präzise Detektion von Kantenfehlern zu ermöglichen. Diese Sensoren sind besonders effektiv, da sie mit Laserstrahlen arbeiten, die feinste Details der Kantenform erkennen können. Bild 1 Einzelner Laserkompaktsensor Der Laserkompaktsensor ist an der Unterseite des Bauteils positioniert und erfasst die runde Kante bis zum Umbruch. Diese Methode wird genutzt, wenn der Kunde lediglich eine sichtbare Kante als Prüfbereich definiert hat. Messbereich: Von der Unterseite über die runde Kante hinweg. Anwendung: Ideal für Bauteile mit nur einer definierten Sichtkante. Ziel: Exakte Erkennung von Fehlern wie Risse, Ausbrüche oder Unebenheiten entlang der Kante. Bild 2 Zwei Laserkompaktsensoren Hier arbeiten zwei Laserkompaktsensoren gleichzeitig, um sowohl die Oberseite als auch die Unterseite eines Bauteils zu prüfen. Diese Konfiguration ermöglicht die Inspektion von zwei sichtbaren Kanten. Messbereich: Erfassung von potenziellen Fehlern an beiden Kanten des Bauteils. Anwendung: Für Bauteile mit mehreren sichtbaren Kanten, wie z. B. bei Türen oder Möbelplatten. Ziel: Vollständige Erkennung von Fehlern auf der Ober- und Unterseite, um höchste Qualitätsstandards zu gewährleisten. Ihr Mehrwert mit EDGEINSPECT Vermeidung von Serienfehlern Ausschuss direkt erkennen und reduzieren Reklamationen vermeiden - Artefakte zuverlässig erkennen
