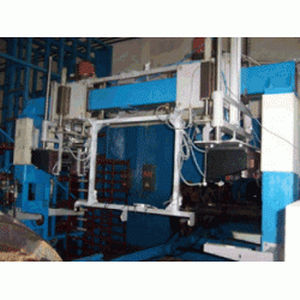

Geometrisches Messsystem GEOPAR

optischLaserautomatisch

Das System ist für die automatische Messung von 27 geometrischen Parametern von Radpaaren von Wagen bei Wareneingangs- und Ausgangskontrollen in Waggon- und Radwerkstätten, Waggonlagern sowie Reparatur- und Sammelwerkstätten für Radpaare ausgelegt. Steuerungsmethoden Die Messung aller Parameter erfolgt berührungslos während einer Umdrehung eines Radpaares, das sich auf Spitzen dreht. Die Rollflächenkontur und die Radabmessungen werden mit Hilfe von LDE2D-Laserscannern gemessen. Präzise Messungen des Achsschenkeldurchmessers werden mit Hilfe von optischen Mikrometern LCE durchgeführt. Weitere Parameter werden mit LDE-HS Triangulations-Lasersensoren gemessen. Parameter unter Kontrolle Radparameter: Unrundheit, Abweichung der Walzenoberflächenkontur vom gewünschten Profil, Radflanschparameter, Radlaufflächenbreite und -dicke, Defekte an der Walzfläche und Radabstände. Achszapfenparameter: durchschnittliche Durchmesser unter den ersten und zweiten Lagern, Unrundheit und Kegel Achsparameter: Durchmesser und Ovalität der Vorradsitzteile, Durchmesser der Radsitze und der Mittelteile der Achse
