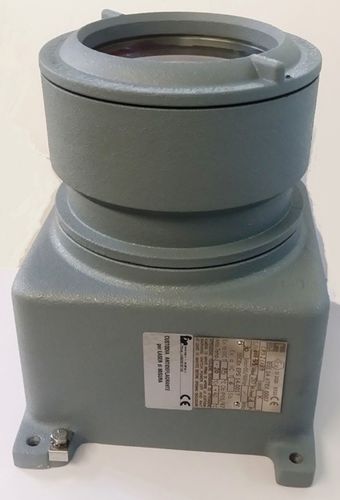

Laser-Abstandssensor LS1501-Ex

analogdigitalProfibus

Ex d IIC-ATEX zertifiziertes Gehäuse 1 mW LASER, Klasse 1, IR 905nm Messbereich bis 1500 m Mindestabstand 0,5 m Auflösung 1 mm Wiederholgenauigkeit ± 60 mm (± 20 mm bei F=100Hz) Abtastrate bis zu 2KHz (10KHz) Triggereingang für externen Messbefehl RS232-Schnittstelle (RS422) Profibus DP- oder SSI-Schnittstelle auf Anfrage Programmierbarer 4 - 20mA Analogausgang Digitalausgang 2 x 0,5A max. mit Hysterese programmierbar Spannungsversorgung 10 - 30 Vcc Neue Ausführung im Ex d IIC-ATEX Gehäuse Die LS1501-Serie wurde für den Einsatz in der Ferne entwickelt und gebaut messungen im Feld von 0,5m bis 1500m auf dem Reflektor. Die die Messung erfolgt mit der Zeittechnik des Fluges. Installation und Montage werden auf die maximale Leistung, die es aufnehmen kann, vereinfacht von 10 bis 30Vcc, mit sehr reduzierter Absorption. Das Zeigen erfolgt sofort, durch den Zusatzfleck in der sichtbaren Rotlichtklasse 2, der aktiviert werden kann nur während der Installation. Die serielle Schnittstelle RS422 ermöglicht eine lange Signaldauer des digitalen Signals entfernungen. Der rückwärtige Anschluss beherbergt das Netzteil und den Ausgang signale. Die serielle Schnittstelle kann auch über die serielle Schnittstelle gemessen werden geschwindigkeit bis zu 100 m/s mit Reaktionszeit von 0,1s bis 0,5s. Ein analoger 4-20mA Ausgang und 2 Alarmschwellen sind vorhanden programmierbar innerhalb des gesamten Messbereichs.
