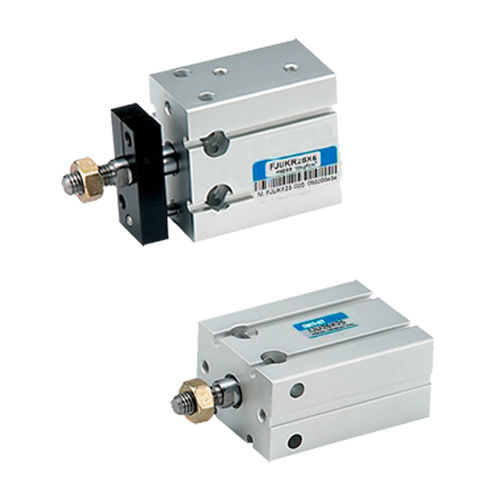

Pneumatikzylinder FJU series
mit MagnetkolbenZylinderdoppeltwirkend

Pneumatikzylinder
Pneumatikzylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch
Technologie
mit Magnetkolben, Zylinder
Konfigurierung
doppeltwirkend
Material
anodisiertes Aluminium, Stahl
Weitere Eigenschaften
kompakt, Standard, Leichtbauweise, platzsparend
Hub

Max: 50 mm
(1,969 in)

Min: 5 mm
(0,197 in)

Kolbendurchmesser

Max: 32 mm
(1,26 in)

Min: 6 mm
(0,24 in)

Druck

150 psi

Beschreibung

Kompakte, leichte Zylinder bieten Montageflexibilität und Komfort FJU-Multi-Mount-Zylinder sind so konzipiert, dass sie flexibel und bequem montiert werden können. Diese kleinen, leichten Einheiten sind platzsparend, und ihr rechteckiges Design schafft Montageflächen am Stangenende, am Kappenende, an den Seiten und am Boden. Außerdem verfügen sie über vier extrudierte Schlitze für die Sensormontage an der Ober- oder Unterseite des Zylinders. Jede Einheit wird mit einem Standardkolben geliefert, oder der Kunde kann einen Magnetsensor zur Positionserfassung wählen. Die Zylinder sind mit Bohrungsdurchmessern von 6 bis 32 Millimetern und Hüben von 5 bis 50 Millimetern erhältlich und können gegen gängige Wettbewerbsgeräte ausgetauscht werden, was zusätzlichen Komfort bietet. Die FJU-Serie umfasst auch eine nicht rotierende Version: Multi-Mount-Zylinder der Serie FJUK Die FJUK-Serie eignet sich für Anwendungen, bei denen Verdrehsicherung und Passgenauigkeit beim Ausfahren und Einfahren des Kolbens entscheidend sind, wodurch sich die Zylinder gut für die Platzierung von Verpackungen und das Prägen von Figuren eignen. Die FJUK-Zylinder verfügen über alle Standardmerkmale der FJU-Serie und zusätzlich über einen Führungsblock, der sicher an der Kolbenstange befestigt ist, wobei eine am Führungsblock angebrachte Stahlführungswelle eine Drehung von weniger als 0,8 Grad gewährleistet. WICHTIGSTE SPEZIFIKATIONEN FEATURES - Leichtes, kompaktes Gehäuse - Harteloxiertes Aluminium für Korrosionsbeständigkeit - Kolbenstange aus hartverchromtem Stahl - Magnetkolben optional für alle Bohrungsgrößen zur bequemen elektronischen Positionserfassung - Vier stranggepresste Schlitze für die Montage des Sensors auf der Ober- oder Unterseite des Zylinders - O-Ringe und Dichtungen aus Nitril-Buna-N - Standard Gummipuffer

---

VIDEO
