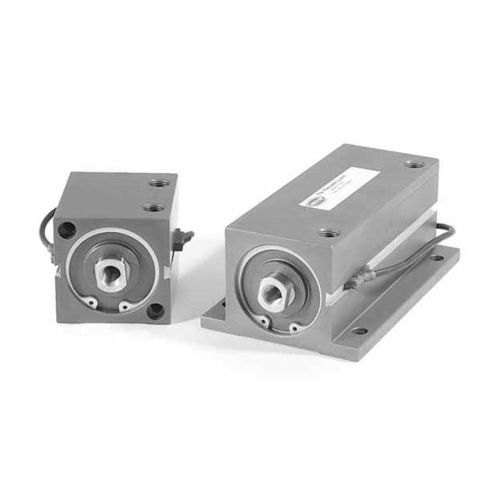

Hydraulikzylinder SQUARE 1®
pneumatischKolbenmit Magnetkolben

Hydraulikzylinder
Hydraulikzylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch, hydraulisch
Technologie
Kolben, mit Magnetkolben
Konfigurierung
doppeltwirkend
Material
Edelstahl, anodisiertes Aluminium
Norm
ISO 6431
Anwendungsbereich
für medizinische Anwendungen, für die Elektronik, für die Halbleiterindustrie
Weitere Eigenschaften
kompakt, Leichtbauweise, Hochleistung
Hub

1.000 in

Druck

150 psi

Umgebungstemperatur

Min: -25 °F
(-32 °C)

Max: 250 °F
(121 °C)

Beschreibung

Kurzhub-Luftzylinder, die in jedes Design passen Square 1® Druckluftzylinder zeichnen sich durch kurze Hübe und eine kompakte Größe aus, die in jede Anwendung passen. Das quadratische Design dieser doppeltwirkenden Einstangeneinheit ermöglicht es dem Benutzer, den Mittenabstand für Anwendungen zu verringern, die mehrere Zylinder benötigen. Die robusten Wände des Square 1 sind aus hartanodisiertem Aluminium gefertigt, sowohl innen als auch außen am Zylinder. Einheiten mit einem Hub von einem Zoll oder mehr sind mit einem Teflon™-Kolbenlager und einem längeren Lager an der Kolbenstange ausgestattet. Zu den weiteren Konstruktionsmerkmalen gehören hartverchromte Kolbenstangen aus Edelstahl für eine lange Lebensdauer des Zylinders und eine mit nichtmetallischem Hochleistungsverbundstoff ausgekleidete Stangenbuchse für hohe Tragfähigkeit. Der Square 1 ist außerdem mit Magnalube-G® Teflon™-imprägniertem Schmierfett vorgeschmiert, um Korrosion und Feuchtigkeit zu widerstehen. Die Bohrungen reichen von ¾ bis 2 Zoll und die Hübe bis zu 6 Zoll, und der Betriebsluft- oder Hydraulikdruck beträgt 150 psi. Wichtige Spezifikationen Merkmale - Gefertigt aus stranggepresstem Aluminium - Leichter Aluminiumkolben - Hochleistungs-Verbundstangenlager für geringeren Verschleiß - Kolbenstange aus verchromtem 303-Edelstahl - Stangenende mit Innengewinde und Schlüsselflächen - Innengeschmierter Buna-N O-Ring - Vorgeschmiert mit Magnalube-G-Fett - Kreuzschliffpolierte Bohrung für Schmiermittelrückhaltung und lange Lebensdauer der Dichtung - Drei Montagearten: Seitlicher Gewindebohrer, Stirnseite, seitliche Lasche - Viele Optionen zur Auswahl - Magnetische Kolbenabtastung verfügbar

---
