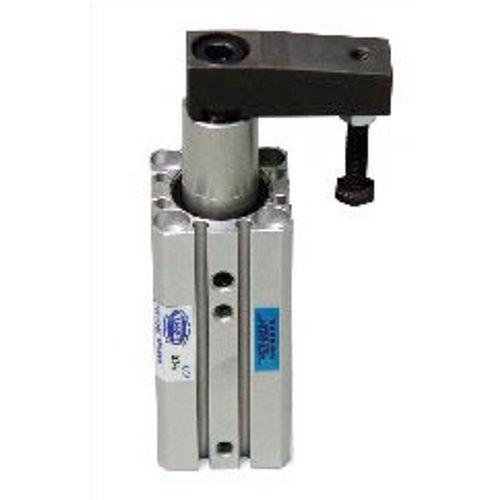

Pneumatisches Spannmittel SC

SchwenkkompaktAluminium

Kompakte Zylinder, die Werkstücke sicher halten SC-, FML- und FHL-Schwenkspanner bieten je nach Serie pneumatische oder hydraulische Betätigung und verschiedene Wirkungsarten. Die robusten, doppelt wirkenden Schwenkspanner der SC-Serie sind standardmäßig mit einem Magnetkolben zur Positionserfassung und Werkstückschutzfunktionen ausgestattet. Der Spannarm der SC-Serie hat eine eingebaute Einstellschraube, während die FML- und FMH-Serie entweder mit einem einseitigen oder doppelseitigen Spannarm erhältlich sind. Der Spannarm erstreckt sich in einer geraden Linie vom Werkstück weg und bietet so viel Platz zum Be- und Entladen des Werkstücks. Der Arm kann um 90 Grad bis zum vollen Ausfahren gedreht werden und schwingt beim Einfahren um 90 Grad. Der Kunde kann zwischen Modellcode R für die Drehung im Uhrzeigersinn und Modellcode L für die Drehung gegen den Uhrzeigersinn wählen. Wenn der Spannarm über dem Werkstück positioniert ist, folgt er einer geradlinigen Bahn, um die Spannkraft aufzubringen. Die Schwenkspanner der Serie SC werden mit Druckluft oder Hydraulikflüssigkeit auf Erdölbasis betrieben, die Serie FML mit Druckluft und die Serie FHL mit Hydraulik. Wichtige Spezifikationen - Theoretische Leistung bis zu 483 Pfund, Auszug, mit einer 20-Millimeter-Kolbenstange und 63-Millimeter-Bohrung bei 100 psi - Magnetischer Kolben aus Aluminiumlegierung, Standard - Klemmarm mit Einstellschraube - Vier flache Stangenenden zur Positionierung des Klemmarms - Gehäuse aus hartanodisierter Aluminiumlegierung - Kolbenstange aus hartverchromtem Kohlenstoffstahl - Buna-N-Puffer und Kolbendichtung
