Signalanalysator 7220

ÜberwachungLaborfür Tests

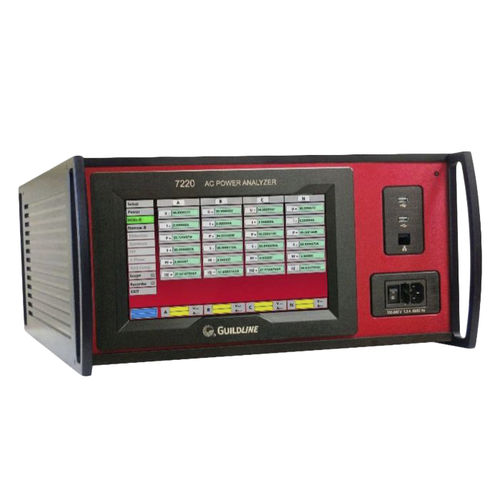

Der 7220 Asynchronous Power ANALYZER von Guildline Instruments ist ein 3-Phasen-AC-Leistungsmessungs-Laborstandard, der für die anspruchsvollsten Leistungsmessungsanwendungen von heute entwickelt wurde. Die innovative, zum Patent angemeldete Sensortechnologie bietet eine noch nie dagewesene Messgenauigkeit und -unsicherheit für Stromspannung, Leistung und Phasenwinkel. Zum Patent angemeldete und firmeneigene Algorithmen ermöglichen sehr genaue Messungen ab einer einzigen Periode einer Wellenform sowie aggregierte oder gemittelte Messungen. Die asynchrone 24-Bit-A/D-Hochgeschwindigkeits-Wandlungstechnologie erhöht den Dynamikbereich und die Genauigkeit dieses Messgeräts. Das 7220 verwendet asynchrone Abtastung mit mehrfacher Hochgeschwindigkeits-Breitband-Analog-Digital-Wandlung (A/D). In Verbindung mit einer zum Patent angemeldeten Signalverarbeitung bietet der 7220 asynchrone Abtastung mit sehr geringen Unsicherheiten, die bisher nur bei sehr teuren synchronen Leistungsanalysatoren möglich waren. Der 7220 Sériés verfügt über das technologisch fortschrittlichste Design zum Testen von stationären und quasistationären Wellenformen, das heute auf dem Markt erhältlich ist! Das einzigartige Design ermöglicht die Messung einer einzigen Periode eines nicht synchronen, quasistationären Signals mit Leistungsunsicherheiten < 100 ppm. Dies ist ein Durchbruch in der Leistungsmessung, da kein anderer kommerziell erhältlicher Leistungsanalysator eine Messung mit geringer Unsicherheit für eine einzelne Periode eines verrauschten Signals liefern kann. Für ein sinusförmiges Signal mit 3/10-Sekunden-Aggregation beträgt die Leistungsunsicherheit < 30 ppm.
