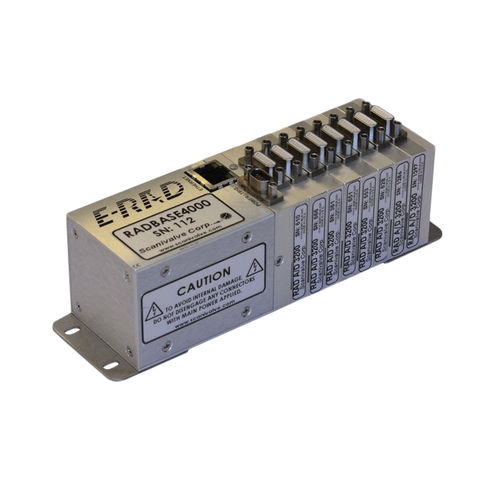

Druckmesssystem E-RAD4000

zur Kalibrierungfür Ethernet Bus-Systemkompakt

Die Ausgabe der RADBASE erfolgt in technischen Einheiten über ein Standard-CAT5-Ethernet-Kabel mit geringem Durchmesser. Die RADBASE hat die Kalibrierungsdaten des Drucksensors im Speicher abgelegt und wandelt die digitalen Daten in temperaturkompensierte technische Einheiten um. Die Daten werden dann über Ethernet TCP/IP 100 baseT an einen Host-Computer ausgegeben. Anwendungen Typischerweise wird die RADBASE in einem Windkanalmodell oder an einem anderen platzbeschränkten Ort in unmittelbarer Nähe der ZOC-Druckscanner installiert. Für kleine Modelle mit einer geringen Anzahl von Druckkanälen kann die RADBASE eine minimale Größe haben, um in das Modell zu passen. Für große Systeme kann das E-RAD System mit modularen A/D Modulen oder mehreren RADBASEN für bis zu 2048 Druckkanalsysteme erweitert werden. Eine Besonderheit des Systems ist, dass jeder A/D- und jeder ZOC-Druckscanner mit einem ID-Chip ausgestattet ist. Beim Einschalten oder bei Bedarf kann das RAD die Informationen des ZOC-ID-Chips lesen - Modell, Druckbereich, Seriennummer, Anzahl der Kanäle, Herstellungsdatum und Kalibrierungsdatum. Merkmale - DSP-Technologie - 625 Hz/Kanal/Sekunde Durchsatz - Modularer Aufbau: 1-8 A/D-Abschnitte pro RADBASE - Kompakte Basis: 1.75 x 1,75 x 2,68 Zoll (44,45 x 44,45 x 68,07 mm) - Ausgang für technische Einheiten - Unterstützung von bis zu 2048 Messkanälen - Ethernet TCP/lP & UDP-Protokoll, "Netzwerkfähig" Allgemeine Beschreibung Die hochmoderne DSP-Technologie ist das Herzstück unseres neuen E-RAD4000 Druckmesssystems. Im Inneren der RADBASE befindet sich ein programmierbares Gerät (Digitaler Signalprozessor, DSP), das extrem schnelle mathematische Funktionen ausführen kann, die den Datenstrom in Echtzeit verarbeiten. Alle Messungen werden in technische Einheiten umgewandelt.
