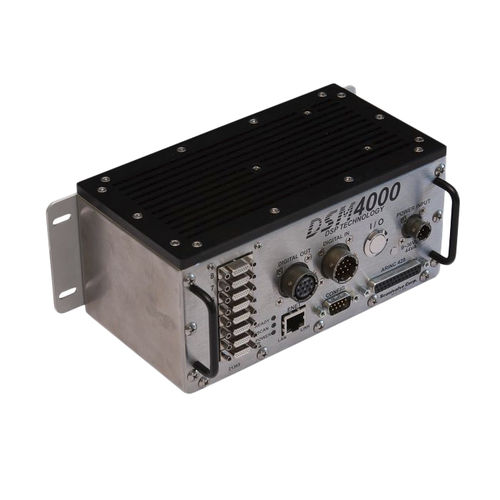

Wartungseinheit DSM4000

Die robuste Konstruktion des DSM4000, die digitalen Ein- und Ausgabemöglichkeiten und die hohen Datendurchsatzraten eignen sich ideal für viele Anwendungen, einschließlich Windkanal- und Gasturbinentests. Ein DSM4000 kann bis zu acht ZOC-Druckscanner unterstützen und alle Daten, umgerechnet in technische Einheiten, mit bis zu 625 Hz/Kanal ausgeben. Die gesamte Kommunikation erfolgt über einen einzigen Ethernet 100baseT-Anschluss. Für Anwendungen, für die der DSM4000 zu groß ist, kann der ERAD4000 von Scanivalve eine gute Alternative sein. Die ARINC429-Version des DSM4000 verfügt über alle Merkmale und Funktionen der Ethernet-Version, mit der Ausnahme, dass sie zusätzlich zum 100baseT-Ethernet-Anschluss acht reine ARINC429-Übertragungskanäle besitzt. Die Stromversorgung des DSM4000 wurde speziell für die anspruchsvollen Anforderungen einer Flugtestanwendung entwickelt und kann über einen breiten Spannungseingangsbereich betrieben werden. Der Ethernet-Anschluss bleibt für Kommunikation, Datenerfassung, Einrichtung und Diagnose voll funktionsfähig. MERKMALE IEEE1588-2008v2 PTP-kompatibel DSP-Technologie Abtastraten bis zu 625 Hz/Kanal Akzeptiert bis zu 8 ZOC elektronische Druck SCannerS (max. 512 Kanäle) Ethernet 100baseT ARINC429 (optlonal) Digitale Eingangs- und Ausgangsmöglichkeiten ALLGEMEINE BESCHREIBUNG Das digitale Servicemodul DSM4000 ist für den Anschluss von bis zu acht Scanivalve ZOC-Druckscannern oder EIM-Einheiten (Electrical Input Module) an ein Ethernet-Netzwerk konzipiert. Das DSM4000 ist ein komplettes Datenerfassungssystem, das in einem robusten Gehäuse aus Edelstahl untergebracht ist. Das DSM4000 übernimmt alle Aufgaben der Konvertierung der technischen Einheiten, der Konfiguration und der Kommunikation für die analogen ZOC-Module und bietet dem Benutzer außerdem 5 digitale Ein- und Ausgänge.
