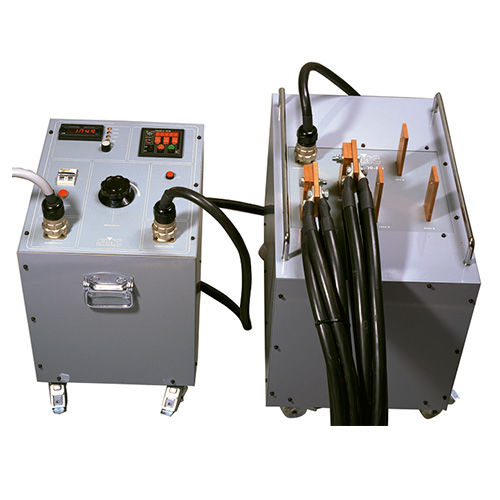

Stromprüfgerät LET-2000-RD

manuellfür Überlastschalterfür Transformatoren

Wechselstrom-Prüfstand bis 10 kA Das LET-2000-RD wurde entwickelt, um die meisten Primärtests durchzuführen, die bei der Inbetriebnahme von Unterstationen erforderlich sind. Es ermöglicht, mit ausreichender Leistung alle Primärstromeinspeisungen durchzuführen, um die ordnungsgemäße Funktion und Verdrahtung aller Elemente, aus denen sich der Schutz- und Messabschnitt in einer Unterstation zusammensetzt, zu testen. Das Regelsystem basiert auf einem stufenlosen Autotransformator (Variac), der einen Leistungstransformator versorgt, der die hohen Stromleistungen liefert und die Hauptversorgung von der Last trennt. Ein eingebautes Amperemeter und ein Timer geben Auskunft über den aktuellen Wert und die Betriebszeit des zu prüfenden Relais oder Schalters. EIGENSCHAFTEN Dauerstrom bis zu 2000A, 4KVA in 4 Bereichen. Besteht aus zwei Einheiten. Eingebautes digitales Amperemeter mit einer Genauigkeit von 0,5%. Eingebaute digitale Timerauflösung 1 ms. Temperatur- und Kurzschlussschutz. ANWENDUNGEN Direkte und motorische Überlastrelaisprüfung. Im Allgemeinen sind Primärprüfungen einschließlich der kompletten Schleife, d.h. Stromwandler, Leitungen, Schutzrelais und Leistungsschalter, durchzuführen.
