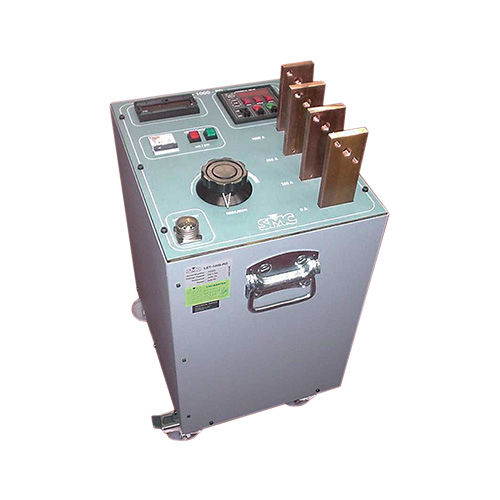

Stromprüfgerät LET-1000-RD

manuellfür Schutzrelaisfür Überlastschalter

AC-Strom-Prüfeinrichtung bis zu 6 kA Der LET-1000-RD ist für die Durchführung der meisten Primärtests ausgelegt, die bei der Inbetriebnahme von Unterstationen erforderlich sind. Produktbeschreibung Sie ermöglicht es, mit ausreichender Leistung alle Primärstromeinspeisungen durchzuführen, um die ordnungsgemäße Funktion und Verdrahtung aller Elemente zu prüfen, die den Schutz- und Messabschnitt in einem Umspannwerk bilden. Das Regelsystem basiert auf einem stufenlos regelbaren Autotransformator (Variac), der einen Leistungstransformator versorgt, der die hohen Stromausgänge liefert und die Hauptversorgung von der Last trennt. Ein eingebautes Amperemeter und eine Zeitschaltuhr liefern Informationen über den Stromwert und die Betriebszeit des zu prüfenden Relais oder Schalters. MERKMALE Dauerstrom bis zu 1000 A, 2 KVA in 3 Bereichen. Eingebautes digitales Amperemeter mit 0,5% Genauigkeit. Eingebauter digitaler Timer mit einer Auflösung von 1 ms. Wärme- und Kurzschlussschutz. ANWENDUNGEN Direkter und Motorüberlastungsrelais-Test. Im Allgemeinen Primärprüfungen einschließlich der kompletten Schleife, d.h. Stromwandler, Leitungen, Schutzrelais und Leistungsschalter.
