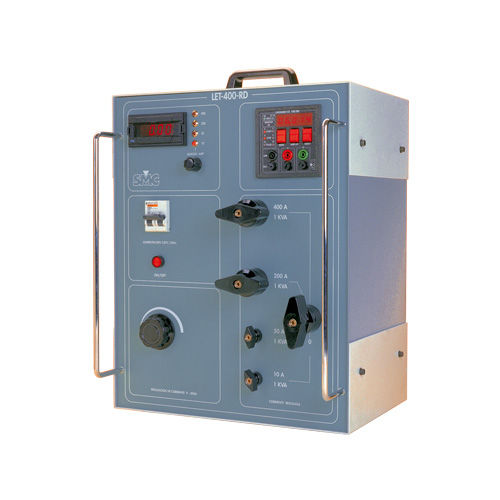

Stromprüfgerät LET-400-RD

Kalibrierungmanuellfür Schutzrelais

Wechselstrom-Prüfstand bis 2,5 kA Das LET-400-RD wurde entwickelt, um die meisten Primärtests durchzuführen, die bei der Inbetriebnahme von Unterstationen erforderlich sind. Produktbeschreibung Es ermöglicht, mit ausreichender Leistung alle Primärstromeinspeisungen durchzuführen, um die ordnungsgemäße Funktion und Verdrahtung aller Elemente, aus denen sich der Schutz- und Messabschnitt in einer Unterstation zusammensetzt, zu testen. Das Regelsystem basiert auf einem stufenlosen Autotransformator (Variac), der einen Leistungstransformator versorgt, der die hohen Stromleistungen liefert und die Hauptversorgung von der Last trennt. Ein eingebautes Amperemeter und ein Timer geben Auskunft über den aktuellen Wert und die Betriebszeit des zu prüfenden Relais oder Schalters. EIGENSCHAFTEN Dauerstrom bis zu 400A 1KVA in 4 Bereichen. Eingebautes digitales Amperemeter mit einer Genauigkeit von 0,5%. Eingebaute digitale Timerauflösung 1 ms. Temperatur- und Kurzschlussschutz. ANWENDUNGEN Prüfung der I/T-Kurve im Test von Primärstromrelais. Primäreinspritzungstests. Prüfung von Mess- und Schutztransformatoren. Im Allgemeinen werden primäre Einspritztests einschließlich der kompletten Schleife, wie z.B. Stromwandlerkabel, Schutzrelais und Leistungsschalter, durchgeführt.
