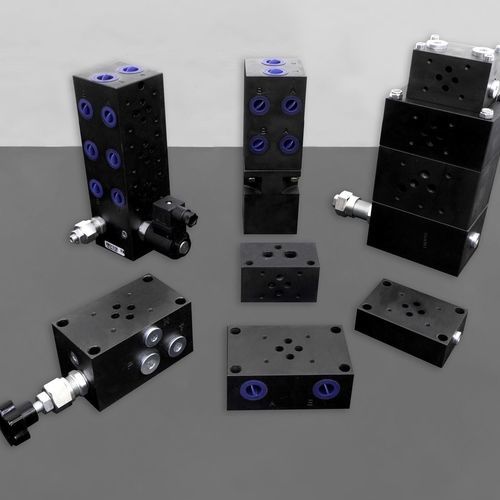

Gusseisen-Verteilerblock

Mehrwegfür Hydraulikanwendungfür Magnetventil

Die im folgenden Katalog dargestellten Platten verfügen über Befestigungslöcher gemäß der Norm DIN 24340 in den Größen NG6 NG10-NG16-NG25. Die Produkte bestehen aus GG25-Gusseisen gemäß UNI EN 16482. Die an den Platten und Ventilen montierten O-Ring-Dichtungen bestehen aus NBR-70 Shore Nitril-Compound. Alle Produkte werden mit einer Manganphosphatierungsbehandlung gemäß UNI ISO 9717 geliefert Bei Platten mit Sitz für Max-Ventil ist die „Z“-Version nur für deren Vorbereitung zu berücksichtigen, daher wird sie ohne ETV-Kappe geliefert... Bei Platten mit 2/2-Elektro-Kartuschensitz ist die „K“-Version nur für die Herstellung in Betracht zu ziehen und wird daher ohne ETVEI-Kappe geliefert. Oberflächengüte des Ventilanschlusses Ra 0,8 Mikron. Alle Schilder wurden gemäß der Richtlinie 97/23 (DGRL) überprüft und unterliegen nicht der CE-Kennzeichnung (Artikel 3, Absatz 3). Die Platten bestehen aus Materialien und Gewinden für die Montage mit zylindrischen Anschlüssen. Es besteht keinerlei Garantie für die Montage des Produkts mit konischen Anschlüssen. 12 Monate Garantie ab Versanddatum der Ware.
