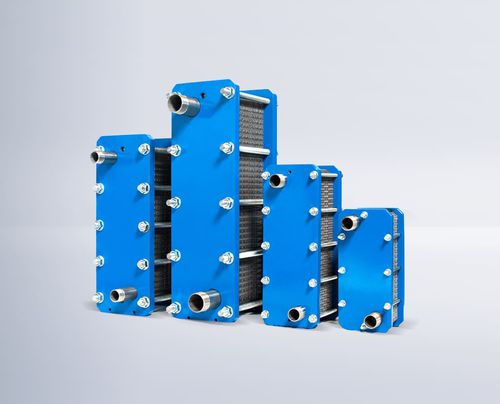

Geschraubter Plattenwärmetauscher GPHE

flüssig/flüssig

Gedichtete Plattenwärmetauscher Zur Zeit hat EURO HEAT 10 verschiedene Typen von gedichteten Wärmetauschern mit Anschlüssen von 1 " bis DN200 in der Produktion. Die grundlegenden Merkmale dieser Art von Wärmetauschern sind Betriebsdrücke bis zu 25 bar und Temperaturen von -10 ˚ C bis 150 ˚ C. Beim gedichteten Plattenwärmetauscher werden gepresste, gewellte Metallplatten zu einem Paket zusammengefügt und in einem Rahmen verschraubt. Zwischen jedem Plattenpaar befindet sich eine Gummidichtung, die verhindert, dass sich die Flüssigkeiten vermischen und aus dem Plattenpaket in die Umgebung entweichen. Die Platten hängen an einer oberen Tragestange und sind an der unteren Stange befestigt. Das Plattenpaket ist zwischen einer festen Rahmenplatte und einer beweglichen Druckplatte eingeklemmt und wird durch seitliche Spannbolzen auf eine vorgegebene Gesamtlänge festgezogen. Durch die Verwendung verschiedener Plattentypen mit unterschiedlichen Eigenschaften können die Tauscher an eine Vielzahl von Anwendungen angepasst werden. Die Tauscher können zur Inspektion, Wartung oder auch zur Erweiterung durch zusätzliche Platten leicht demontiert werden. Gedichtete Wärmetauscher zeichnen sich durch einen hohen Wirkungsgrad, geringe Abmessungen, die Möglichkeit der Verwendung verschiedener Materialien und eine schnelle und einfache Wartung aus. Diese Wärmetauscher werden in vielen Systemen eingesetzt, wie z.B.: Fernwärme, Kühlsysteme, Lebensmittelindustrie, pharmazeutische Industrie und viele mehr.
