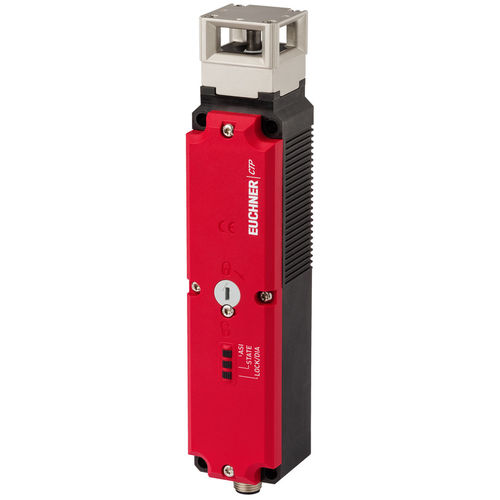

• Sicherheitsschalter mit Zuhaltung und integrierter Auswerteelektronik
• Zuhaltekraft bis zu 3900 N
• Kategorie 4 / PL e nach EN ISO 13849-1
• Unicode
• Anfahrrichtung A, B und C (Auslieferungszustand)
Zuhaltung durch Energie EIN betätigt und durch Federkraft entsperrt (Arbeitsstromprinzip).
Ansteuerung des Zuhaltemagneten
Der Zuhaltemagnet kann über das Bit D0 des AS-Interface Busses oder über die Hilfsenergie angesteuert werden.
AS-Interface Eingänge
D0, D1
Türüberwachung
D2, D3
Zuhaltungsüberwachung
Die Auswertung erfolgt über einen Sicherheitsmonitor.
AS-Interface Ausgänge
D0
Zuhaltung
LED-Funktionsanzeige
Die LED ASI zeigt den Zustand vom ASi-Bus an.
Die LED STATE zeigt den Zustand des Schalters an.
Die LED LOCK/DIA zeigt an, wenn die Tür zugehalten ist und ob ein Fehler im Schalter erkannt wurde.
