Reflexionsarme Prüfkammer AMS-88 series

für Mess für Antennenmessungenmit großem Fassungsvermögen

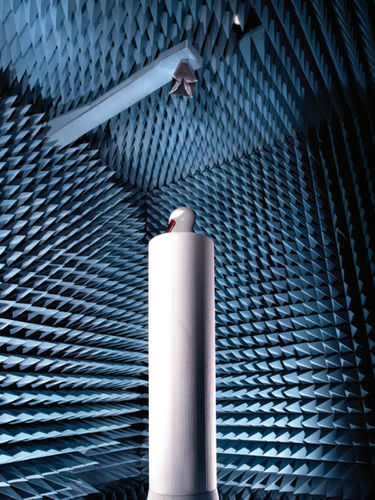

Das Antennenmesssystem der Serie AMS-8800 von ETS-Lindgren ist ein auf einem Theta-Arm basierendes Antennenmessprüfsystem. Dieses System ist ideal für die automatisierte Messung der Antennenleistung von drahtlosen Geräten und Geräten mit eingebetteten drahtlosen Funktionen geeignet. Das AMS-8800 umfasst ein Positionierungssystem mit verteilten Achsen, bestehend aus einem Azimut-Rotator zur Drehung der AUT um die phi-Achse und einem separaten Theta-Arm-Positionierer zum Anheben der Messantenne um die AUT. Die Scanning-Baugruppe verwendet eine doppelt polarisierte, vierstrahlige Hornantenne, die auf dem Theta-Scanarm montiert ist. Der Arm bewegt sich in einem Bogen über eine Säule aus Schaumstoff mit niedriger Dielektrizität, die die AUT trägt. Der gesamte Scanning-Mechanismus befindet sich in einer echofreien Kammer, die HF-Isolierung und eine nahezu raumfreie Umgebung bietet. Die EMQuest EMQ-100 Antennenmesssoftware von ETS-Lindgren ermöglicht die Testautomatisierung, Nachbearbeitung und tabellarische/grafische Datenausgabe. 5G FR1 Over-The-Air (OTA) Testlösungen sind jetzt verfügbar! ETS-Lindgren bietet ein schlüsselfertiges Paket an, das die Unterstützung für 5GNR SISO non-standalone [NSA] und/oder standalone [SA] Tests im FR1 Band ermöglicht. Wesentliche Merkmale Effiziente Over-The-Air (OTA)-Tests für drahtlose Geräte Sphärisches Theta-Arm-Abtastsystem Frequenzbereich 400MHz bis 10 GHz Schlüsselfertige Systeme für SISO-Tests verfügbar Einfache Kalibrierung durch den Benutzer Optionale Stuhlhalterung Zweifach polarisierte Messantenne Theta-Arm Das Theta-Rotationsarm-Scansystem bietet eine schnelle, bequeme und genaue Testmethode für drahtlose Geräte. Es ist eine gute Wahl für größere, schwerere AUTs, insbesondere für solche, die von der Schwerkraft abhängig sind. Mess-Antenne
