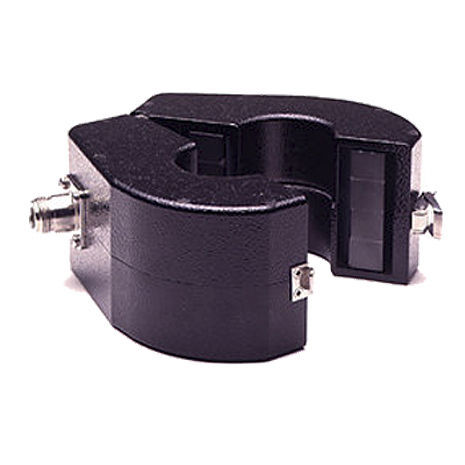

Test-Sonde 91550-1

SpannungStromFrequenz

Die Stromzangen Modell 91550-1 und 91550-1L von ETS-Lindgren sind Schnüffelzangen mit einem extrem breiten Frequenzbereich von 20 Hz bis 100 MHz. Beide Serien von Stromsonden verfügen über eine Kalibrierung bis hinunter zu 20 Hz, was sie zu idealen Prüfgeräten für Prüfverfahren wie MIL-STD-462 CEO1 und RSO1 macht. Insbesondere die neueren CEO1-Grenzwerte, die von den Strom-/Spannungsanforderungen des Prüflings abhängig sind, sind strenger als die älteren CEO1-Anforderungen mit festen Grenzwerten. In Verbindung mit dem weit verbreiteten Einsatz von Mikrowellen-Spektrumanalysatoren (wie dem HP8566) mit einer verminderten Empfindlichkeit unter 100 Hz ist die Empfindlichkeit bei niedrigen Audiofrequenzen sehr wichtig. Die Verwendung der Stromsonden 91197-1 mit dem HP8566B ermöglicht Strommessungen unter 80 dBA bei 20 Hz. Dies liegt mehr als 6 dB unter den Grenzwerten von MIL-STD-461 und verwandten leitungsgebundenen Emissionen, einschließlich der Gleichtaktgrenzwerte auf U-Booten. Der 91550-1 und der 91550-1L haben ein Fenster von 3,18 cm (1,25 Zoll), wodurch sie für Messungen an den meisten Stromkabeln geeignet sind (AWG 4/0-Kabel, die für mehrere hundert Ampere geeignet sind, haben einen Durchmesser von 12,7 mm (0,5 Zoll), ohne Isolierung). Der Sättigungsstrom der Sonde ist mit der Strombelastbarkeit der im Fenster liegenden Drähte kompatibel. In Fällen, in denen das Fenster nicht groß genug ist, bietet unsere Sonde 93686-1 mit einem Fenster von 6,65 cm (2,62 in) eine ähnliche Empfindlichkeit. Wesentliche Merkmale Für Normprüfungen und Pre-Compliance-Anwendungen Misst RF-Strom ohne direkte Verbindung Physikalische Spezifikationen Außendurchmesser: 8,26 cm (3,25 Zoll) Gewicht: 0,6 kg (1.32 lb) Breite: 7,29 cm (2,87 in) Durchmesser des Fensters: 3,18 cm (1.25 in) Elektrische Spezifikationen Frequenz Minimum: 10 kHz Frequenz Maximum: 100 MHz Lastimpedanz: 50 +/- j0
