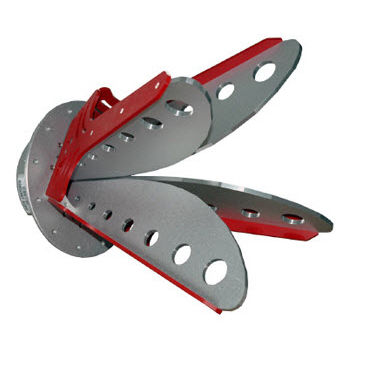

WiFi-Antenne 3164-08

GSMHornstrahlerPCB

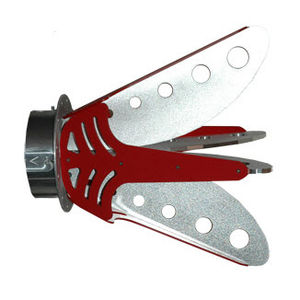

Das Open Boundary Quad-Ridged Horn 3164-08 von ETS-Lindgren zeichnet sich durch sein offenes Design aus, das sowohl das Aussehen als auch die Leistung dieser Antenne einzigartig macht. Aufgrund des hervorragenden Gewinns und des verbesserten VSWR ersetzt die 3164-08 die früheren Modelle 3164-04 und 3164-07. Wesentliche Merkmale Lineare oder zirkulare Polarisation (mit Hybrid) Niedriges VSWR mit verbesserter Verstärkung Kompakte Bauweise Flexible Montageschemata Standard-Stativ-Montageflansch Optionale Wandmontageplatte Open Boundary Design Numerisch modelliert, ähnelt das offene Design des Modells 3164 zwei orthogonal zueinander angeordneten Hohlleiterantennen mit zwei Stegen. Ideal für Niederfrequenztests Das Modell 3164-08 ist ideal für Anwendungen wie UWB-Drahtlostests (3 GHz bis 10 GHz) und Niederfrequenztests (700 MHz bis 3 GHz) für GSM-, PCS-, Wi-Fi-Anwendungen usw. geeignet. Das kompakte Design der 3164-08 macht sie ideal für die Verwendung als Stativ- oder Wandantenne. Modulare Montage Falls eine Wandmontage gewünscht wird, kann eine optionale Wandmontageplatte bestellt werden, die dazu beiträgt, die Abschirmung in der Kammer aufrechtzuerhalten. Physikalische Spezifikationen Höhe: 36,07 cm (14,20 Zoll) Tiefe: 36,58 cm (14,40 in) Breite: 36,07 cm (14,20 Zoll) Gewicht: 5,1 kg (11.24 lb) Elektrische Spezifikationen Impedanz: 50 Abstrahlcharakteristik: Gerichtet Polarisation: Doppelt linear
