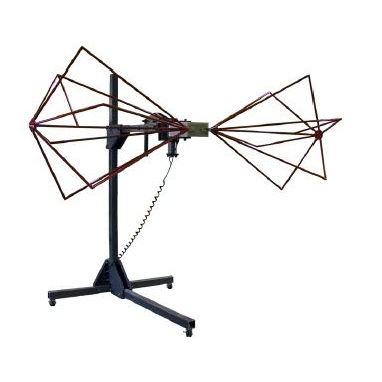

Die bikonische Antenne Modell 3158 von ETS-Lindgren ist eine bikonische Hochleistungsantenne, die für hohe Störfestigkeit ausgelegt ist. Die Antenne kann 100 V/m über einen mit Ferriten bedeckten Boden in 2 m Entfernung gemäß der Norm ISO 11451-2 erzeugen. Die 3158 ist eine robuste Version des erfolgreichen 3109-Designs. Die 3158 hat größere Elemente, die das VSWR bei niedrigen Frequenzen reduzieren. Die robuste Konstruktion erhöht die Belastbarkeit auf 5 kW. Sie ist eine hervorragende Antenne für die Erzeugung höherer Felder im Frequenzband von 20 MHz bis 120 MHz.
Wesentliche Merkmale
Belastbarkeit bis zu 5 kW
Robuste Bauweise mit pulverbeschichteten Elementen
Elemente können für Transport und Lagerung abgenommen werden
7/16 DIN-Anschluss Standard
Physikalische Spezifikationen
Länge: 1,14 m (3,74 ft)
Breite: 3,0 m (9,84 ft)
Höhe: 1,14 m (3,74 ft)
Elektrische Spezifikationen
Steckverbinder: 7/16 DIN (f)
Impedanz (nominal): 50
Maximale Dauerleistung: 5 kW
Spitzenleistung: 7 kW
VSWR: 5:1 Maximum; 2:1 für den größten Teil des Bereichs
Abstrahlcharakteristik: Omnidirektional
Polarisation: Linear
---
