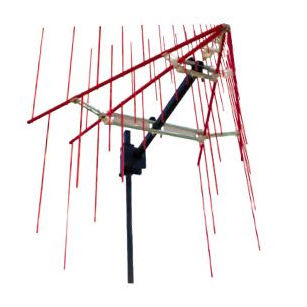

Funkantenne 3150B

Dipolbikonischfür militärische Anwendungen

Das Modell 3150B Dual Stacked LPDA von ETS-Lindgren ist eine doppelt gestapelte logarithmisch-periodische Dipol-Gruppenantenne (LPDA), wobei jede der beiden LPDAs aus 100 Antennen besteht. Bei paralleler Montage ergibt sich ein Array mit einer Eingangsimpedanz von 50. Dieses Array bietet im Vergleich zu einer einzelnen LPDA einen höheren Gewinn. Das niedrige VSWR sorgt für eine hervorragende Anpassung an den Verstärker, was zu einem hohen erzeugten Feld im Verhältnis zur Eingangsleistung führt. Diese Antenne eignet sich für Situationen, in denen hohe Felder erzeugt werden müssen, wie z. B. im militärischen Bereich und bei EMV-Anwendungen in Kraftfahrzeugen. Wesentliche Merkmale Durchschnittlich 2:1 VSWR über den gesamten Bereich Bis zu 5 kW maximale Eingangsleistung Geeignet für Störfestigkeitsprüfungen Frequenzbereich Die 3150B deckt den Frequenzbereich von 80 MHz bis 1 GHz ab. Diese Antenne kann 200 V/m mit weniger als 1 kW Eingangsleistung in 1 m Entfernung für den Bereich von 100 MHz bis 1 GHz erzeugen. In Kombination mit den bikonischen Hochleistungsantennen 3159 oder 3158 von ETS-Lindgren wird die 3150B zu einem integralen Bestandteil von ETS-Lindgrens Störfestigkeitslösung mit hohem Schweregrad. Niedriges VSWR Das durchschnittliche VSWR des Modells 3150B beträgt 2: 1 über den gesamten Frequenzbereich. Diese Antenne ist mit einem 7/16-DIN-Koaxialstecker ausgestattet, der 3 kW bei 1 GHz und bis zu 5 kW Eingangsleistung bei 80 MHz aufnehmen kann. Anwendungen Das Modell 3150B erzeugt hohe Felder, wie sie in EMV-Anwendungen im Automobilbereich gemäß Normen wie ISO 11541-2 oder MIL-STD-Empfindlichkeitstests erforderlich sind. Außerdem kann diese Antenne als Empfangsantenne verwendet werden. Physikalische Spezifikationen Breite 209,0 cm (82,3 Zoll) Tiefe 150,4 cm (59,2 in) Höhe 203,2 cm (80.0 in) Gewicht 10,6 kg (23,4 lb)
