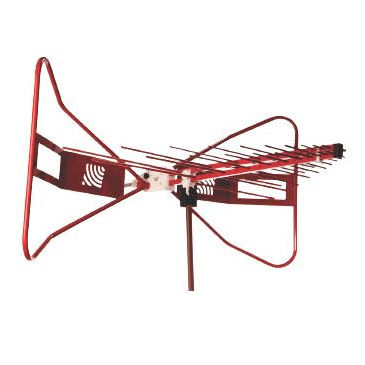

Funkantenne 3143B

bikonischkompaktHybrid

ETS-Lindgrens Modell 3143B BiConiLog ist eine Hybridantenne, die innovatives Design, kompakte Größe und hervorragende Leistung vereint. Mit dieser Antenne kann der Benutzer einen Frequenzbereich von 30 MHz bis 1 GHz in einem Durchlauf messen, was den Einsatz mehrerer Antennen und die zeitaufwändige Einrichtung der Geräte überflüssig macht. Genauigkeit und Wiederholbarkeit werden verbessert, während Zeit und Geld gespart werden. Diese BiConiLog-Antenne ist als Doppelzweckantenne konzipiert, die sowohl für Störfestigkeits- als auch für Emissionsprüfungen verwendet werden kann. Dieses Modell ist standardmäßig mit einer Stinger-Halterung ausgestattet. Für die Emissionsprüfung werden individuelle Antennenkalibrierungsdaten bereitgestellt. Wichtigste Merkmale 3:1 VSWR über 70 MHz für Emissions- und Störfestigkeitsprüfungen Flexible Montage Individuell kalibriert Frequenzbereich Der Frequenzbereich des Modells 3143B reicht von 30 MHz bis 1 GHz. Dieser Frequenzbereich deckt den erforderlichen Bereich für Emissionsprüfungen in einer herkömmlichen OATS-/Halbschallkammer-Anordnung ab. VSWR-Werte Das typische VSWR der 3143B beträgt >3: 1 oberhalb von 70 MHz, ein ausgezeichneter Wert für eine Antenne dieser Größe bei dieser niedrigen Frequenz. Emissionen und Störfestigkeit Antenne Emissionsmessungen können durchgeführt werden, ohne dass die Antenne gewechselt werden muss. Für Störfestigkeitsmessungen, Flexibles Montagesystem Das Modell 3143B wird mit einer Halterung geliefert, die entweder eine 1/4 Zoll x 20-Gewindeschraube oder eine hintere Stinger-Halterung aufnehmen kann
