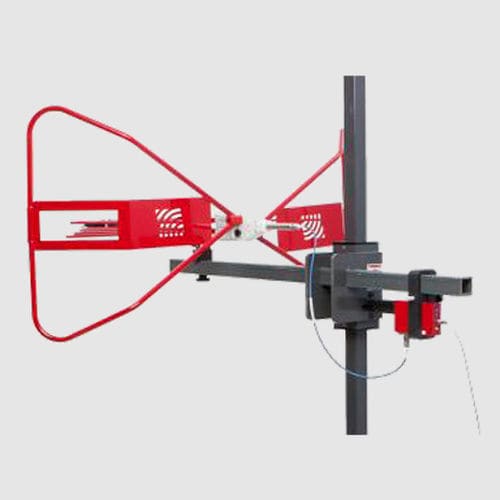

Funkantenne 3142E-PB

bikonischHybridkompakt

ETS-Lindgrens BiConiLog Modell 3142E-PB ist eine Hybridantenne, die innovatives Design, kompakte Größe und hervorragende Leistung mit einem aktualisierten Vorverstärkermodul kombiniert. Diese Antenne ermöglicht es dem Anwender, einen Frequenzbereich von 30 MHz bis 6 GHz in einem Durchgang zu messen, wodurch die Notwendigkeit mehrerer Antennen und der zeitaufwändige Geräteaufbau entfallen. Das Antennen- und Vorverstärkermodul sind zusammen kalibriert, einschließlich des Kabelabschnitts, der das Modul mit dem Antennenanschluss verbindet. Eine eventuelle Diskrepanz zwischen Vorverstärker und Antenne wird im Antennenfaktor berücksichtigt. Bitte beachten Sie, dass der 3142E-PB nicht für die RSE-Prüfung von absichtlichen Heizkörpern vorgesehen ist. Das Modell 3142E-PB deckt den gesamten Bereich der 3142E Antenne von 30 MHz bis 6 GHz ab. Vorverstärker-Modul Der an der Antenne angebrachte Vorverstärker hat einen Frequenzbereich von 30 MHz bis 6 GHz und einen minimalen typischen Gewinn von 55 dB. Die Verstärkungsebenheit beträgt ± 2,5 dB und der Rauschwert 3 dB über 200 MHz und 5 dB typisch unter 200 MHz. Die Ausgangsleistung beträgt mindestens +20 dBm am 1 dB-Punkt. Die Ein- und Ausgangseigenschaften des Vorverstärkers sind ein Ein- und Ausgangs-VSWR von maximal 2:1. Die Betriebstemperatur reicht von -20°C bis +75°C (-4°F bis +167°F).
