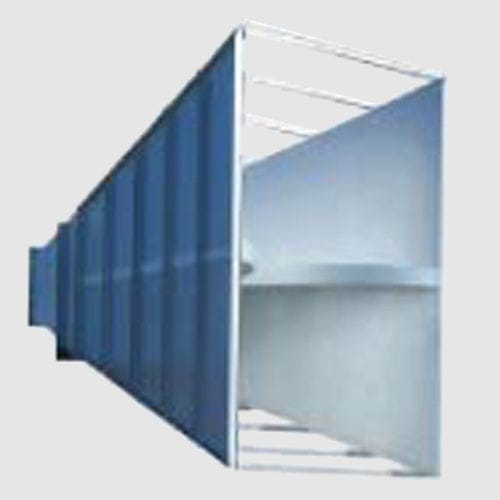

Breitbandantenne 3112

HornstrahlerWellenleitermit gerippter Wellenführung

ETS-Lindgrens Modell 3112 Double-ridged Waveguide Horn ist eine linear polarisierte Breitbandantenne mit hohem Gewinn und hervorragenden VSWR-Eigenschaften über einen Breitband-Frequenzbereich von 100 MHz bis 1 GHz. Die Antenne ist besonders effektiv bei der Erzeugung hoher elektromagnetischer Felder mit relativ geringer Eingangsleistung. Der hohe Gewinn des Modells 3112 ermöglicht die Erzeugung hoher Felder (200 V/m), die gemäß den Normen ISO 11451-2 und SAE J551/11 für die Störfestigkeit von Kraftfahrzeugen mit weniger als 2 kW erforderlich sind. Da es sich bei dem Modell 3112 um ein Doppelsteg-Horn handelt, ist es außerdem die akzeptierte Antenne für MIL-STD-461E, die die wünschenswerte Leistung dieses Antennentyps bei niedrigeren Frequenzen bietet. Wie andere Doppelsteg-Hohlleiter dieser Serie ist das Modell 3112 aus Aluminium präzisionsgefertigt, was es haltbar und relativ leicht macht. Um die Leistung zu maximieren, wird ein Typ-N-Stecker verwendet (andere Stecker sind auf Anfrage erhältlich). Jede Antenne wird individuell in unserem A2LA-akkreditierten Testlabor kalibriert und mit aktuellen Faktoren und einem unterzeichneten Konformitätszertifikat geliefert. Eine zweijährige Garantie ist inbegriffen. Wichtigste Merkmale Niedriges VSWR Gleichmäßige Verstärkung Kontinuierliche Belastbarkeit bis zu 2000 W Physikalische Spezifikationen Höhe: 144 cm (56.69 in) Länge: 195,6 cm (77.01 in) Breite: 186,6 cm (73.46 in) Gewicht: 86,1 kg (189,82 lb) Elektrische Spezifikationen Impedanz (nominal): 50 Maximale Dauerleistung: 800 W Maximale Leistung: 2 kW Abstrahlcharakteristik: Gerichtet Polarisation: Linear VSWR: <1,6:1 Produkt-Optionen 109621 Positionierungssystem mit pneumatischer Polarisation
