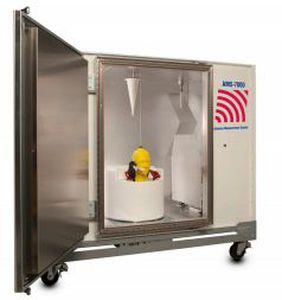

Prüfkammer für Mess für Antennenmessungen AMS-7000

EMCmit großem Fassungsvermögen

Das AMS-7000 Wireless OTA Reverb Test System von ETS-Lindgren wurde entwickelt, um genaue und wiederholbare SISO TRP-, TIS-, Durchsatz- und MIMO-Durchsatzmessungen durchzuführen. Das System basiert auf der langjährigen Produktlinie der SMART-Hallkammern und der bewährten EMQuest-Antenne 5G FR1 Over-The-Air (OTA) Testlösungen sind jetzt verfügbar! ETS-Lindgren bietet ein schlüsselfertiges Paket an, das die Unterstützung von 5GNR SISO non-standalone [NSA] und/oder standalone [SA] Tests im FR1 Band ermöglichen wird. Wesentliche Merkmale SISO TRP-, TIS- und Durchsatzmessungen MIMO-Durchsatzmessungen Messungen des Antennenwirkungsgrads Direkte Korrelation zu CATL-Laborergebnissen Schnellere Testzeiten Arbeitet mit EMQuest-Software Freistehende, bewegliche Wagenkonfiguration Kammer Das AMS-7000 verwendet zwei Z-Falt-Tuner, einen Prüflings-Drehtisch und einen Messantennen-Revolver zur Verbesserung der Isotropie und Homogenität. Diese Merkmale ermöglichen es dem System, Messungen mit unterschiedlichen Geschwindigkeiten und Genauigkeitsstufen durchzuführen. SISO TRP, TIS, und Durchsatz TRP-Messungen in einer Hallkammer beruhen auf einer kontinuierlichen Abtastung der durchschnittlichen Leistungsdichte in einer übermodernen Umgebung, während der Prüfling mit seiner vollen Leistung sendet. Die Genauigkeit, mit der die durchschnittliche Leistung gemessen werden kann, steht in direktem Zusammenhang mit der Anzahl der unabhängigen Abtastungen, die für die Messung zur Verfügung stehen. Die TIS-Messung ist das Gegenteil von TRP; die Leistungsdichte in der Kammer wird für den Downlink-Pfad durch den Kommunikationstester kontrolliert. Der Prüfling reagiert auf Proben dieser Umgebung, wenn er sich zu einer Reihe von verschiedenen Orten in der variierenden modalen Umgebung bewegt. Der TIS-Wert wird dann aus der gemeldeten Datengültigkeitsschwelle nach den Kammerkorrekturen abgeleitet.
