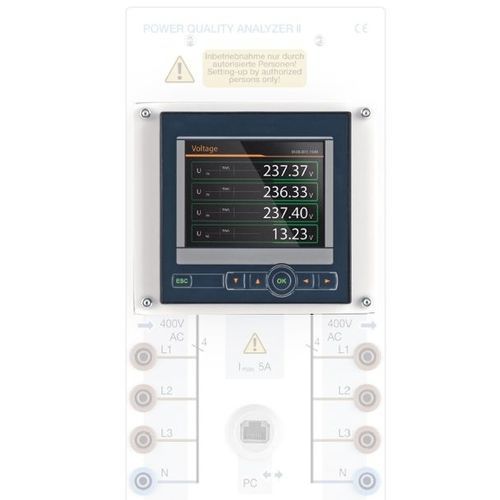

Leistungsmessinstrument

SpannungLeistungsfaktorNetzqualität

Lernziele: Ermittlung von wichtigen elektrischen Kenngrößen wie Wirk-, Schein- und Blindleistung (z.B. bei Beleuchtungskörpern) Messungen der Netzbelastung durch Oberschwingungen (3-phasige Darstellung) Messungen des Leistungsfaktors Lambda und cosφ Eermittlung der elektrischen Kenngrößen von Elektromotoren Einsatz und Verwendung von Energiezähler Energetische Untersuchung unterschiedlichster Vebraucher Vektorielle Darstellung des Drehstromsystems Oszilloskopfunktion für Spannung und Strom Intelligente Messtechnik Anwendungsbeispiele z.B. Messung von Wirkleistung, Blindleistung und Scheinleistung von Leuchtmittel z.B. Messung der Netzbelastung durch Oberwellen, erzeugt durch ein Schaltnetzteil z.B. Messung des Leistungsfaktors Lambda und cosφ beim Betrieb eines Frequenzumrichters z.B. Ermittlung der elektrischen Kenngrößen elektischer Antriebe und Transformatoren Mit dem Webserver können die relevanten Größen des Power Quality Analyzer II auf Geräten wie PC Beamer iPad Smartphone Whiteboard in Form von Tabellen, Messwerten und Balkendiagrammen dargestellt und aufgezeichnet werden.die schwierigen Zusammenhänge von Strömn, Spannungen, Leistungen (Schein-, Wirk-, Blindleistung) und Oberschwingungen werden an bekannten Verbrauchern zusätzlich grafisch dargestellt. Das Messgerät findet vor allem Verwendung in Versuchshandbüchern zu Thema: Beleuchtungstechnik Transformatoren Elektischer Antriebe etc.
