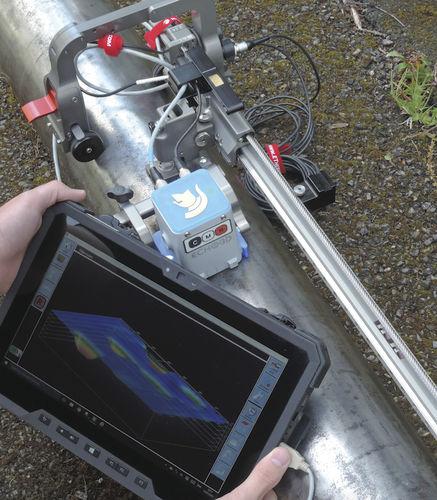

Magnetisch-induktives Inspektionssystem ECHO-3D

automatischOberflächenfehler

ETher NDE freut sich, ECHO-3D, die neueste Technologie für die Erkennung von Oberflächenbruchdefekten und Risstiefenmessungen von Athena Industrial, vorzustellen. Echo-3D ist ideal für Inspektionsanwendungen in den Bereichen Petrochemie, Öl und Gas, Energieerzeugung, Luft- und Raumfahrt, Infrastruktur und Fertigungsindustrie. Echo-3D kann zur Erkennung von Oberflächen- und Unteroberflächendefekten in Kohlenstoffstahl, Edelstahl, Nickellegierungen und Aluminium verwendet werden und ist in der Lage, Risse zu identifizieren und Informationen zur Risserkennung in explosivstoffplattiertem Kohlenstoffstahl zu liefern. Die Echo-3D-Software bietet Risserkennung, Risstiefeninformationen, 3D-Kartierung und Analyse. ECHO-3D-OPERATIONSPRINZIPIEN ECHO-3D ist eine auf elektromagnetischen Feldern (EMF) basierende Technologie, die elektromagnetische Feldbildgebung (EMFI) verwendet, um oberflächenbrechende Defekte in einem 3D-Bild darzustellen. Ein Fokussierelement, das ein großes hemi-elliptisches toroidales Feld unter dem Sensor erzeugt und dadurch EMF erzeugt. Die EMK-Form wird in den X-, Y- und Z-Ebenen durch speziell geformte Antennenspulen gemessen. Materialpermeabilität, Leitfähigkeit, Form und Abstand von der Oberfläche zum Sensor beeinflussen die Form der EMK. ECHO-3D hat die Fähigkeit, diese Effekte mit einem Nullbefehl vor dem Scannen aufzuheben.
