Animations-Software Sequence-of-Operation

Speicher

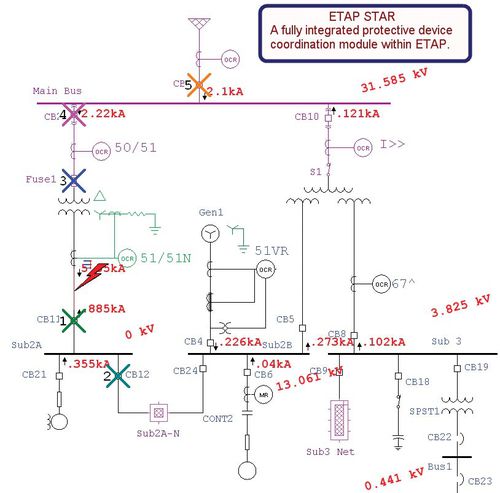

Star Sequence-of-Operation wertet, verifiziert und bestätigt die Funktion und Selektivität der Schutzeinrichtungen für verschiedene Arten von Fehlern an beliebigen Stellen direkt aus dem Einzeilendiagramm und über normierte Zeitstrom-Kennlinienansichten. Sequence-of-Operation bietet eine systemweite Lösung für eine genaue und realistische Betriebszeit und den Zustand von Schutzgeräten, wie Relais, Sicherungen, Leistungsschalter, Auslöser, Schütze usw. Die Betriebszeit wird für jede Schutzeinrichtung basierend auf ihren Einstellungen, der Zeitstromkennlinie und den Verriegelungen für eine bestimmte Fehlerposition und -art berechnet Funktionsweise Wesentliche Merkmale Benutzerdefinierbare Fehlereinfügungsstelle Grafische Darstellung der Bedienfolge der Vorrichtung Geräteausfall & Backup-Betrieb Detaillierte Relaisaktionen (27, 49, 50, 51, 51V, 59, 67, 79, 87) Reihenfolge der Ereignisanzeige Aktuelle Summierung Normalisiert (verschoben) Zeitstrom Kennlinien Phasen- und Erdungsfehler (symmetrisch & asymmetrisch) Blinkende Schutzeinrichtung über das Einzeilendiagramm Platzieren Sie einen Fehler grafisch an beliebiger Stelle im Einzeilendiagramm Automatische Berechnung und Anzeige der Fehlerstrombeiträge im Einzeilendiagramm Bewerten Sie die Betriebszeit und den Zustand der Geräte anhand des tatsächlichen Fehlerstrombeitrags, der durch jedes einzelne Gerät fließt Grafische Animation der Bedienung der Schutzeinrichtung Globale Ansicht von Post-Fehleraktionen und der damit verbundenen Betriebszeit über eine tabellarische Ereignisanzeige Überprüfen Sie die Funktion von Schutzeinrichtungen anhand des Einzeilendiagramms
