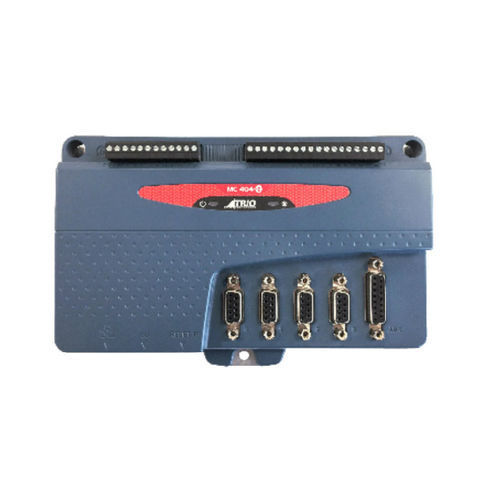

Motion Controller / 4-Achs MC404Z

SchrittschaltungEthernetdigital

MC404Z unterstützt 4 Stepper oder 3 Stepper + Encodereingang + 16DIN, 8xDO, Hardware verknüpfte Ausgänge für Kameratrigger etc. Der MC404-Z ist ein kostengünstiger Motion Coordinator für den Schaltschrankeinbau, der sich für Stepperanwendungen mit hohem Volumen eignet. Mit nur einer Version, die alle Funktionen standardmäßig enthält, ist keine Achsenkonfiguration mit Feature Codes vor der Verwendung erforderlich. Er basiert auf Trios hochleistungsfähiger ARM Cortex-M7 Doppelpräzisionstechnologie und bietet 4 Achsen mit Puls+Richtung oder Quadratur-Ausgangssteuerung für Schrittmotoren oder Servoantriebe mit Pulseingang. Trio nutzt fortschrittliche FPGA-Techniken, um die Größe zu reduzieren und die Impulsausgangs- und Servoschaltung in ein kompaktes Gehäuse für den Schalttafeleinbau zu integrieren. Der MC404-Z ist in einem robusten Kunststoffgehäuse mit integriertem Erdungsgehäuse untergebracht und verfügt über alle Isolationsschaltungen, die für den direkten Anschluss an externe Geräte in einer industriellen Umgebung erforderlich sind. FUNKTIONSMERKMALE 1、Erweiterte 4-Achsen-Impuls- und Richtungssteuerung 2、Lineare, zirkuläre, spiralförmige und sphärische Interpolation 3、Flexible CAM-Formen, verknüpfte Bewegung 4、Unterstützung von Biss, EnDAT und SSI-Absolutwertgebern 5、Hardware-verknüpfte Ausgänge für Kamera-/Lasersteuerung 6、Ethernet-IP / Modbus TCP / Ethernet Schnittstelle eingebaut 7、125 - 4000µsec wählbares Servo-Update 8、Präzise 64 Bit Bewegungsberechnungen auf ARM Cortex-M7 Prozessor 9、Motion-iX Kerntechnologien für die Programmierung einschließlich: IEC 61131-3 Programmierung, Robotertransformationen, Textdateiverarbeitung 10、Micro-SD-Speicherkartensteckplatz 11、NPN Digitale Ausgänge 12、CANopen E/A-Erweiterung 13、RoHS, CE-geprüft
