E/A-Modul / EtherCAT TRIO P series

digitalanalogEthernet

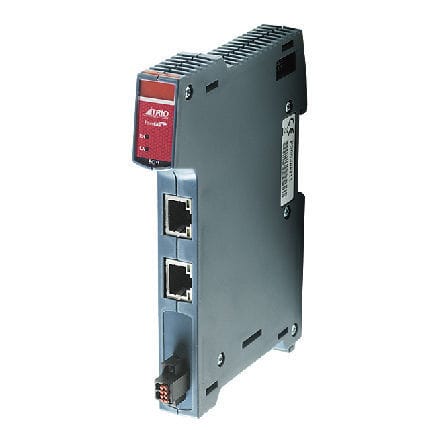

Das Flexslice-System beginnt mit dem Koppler. Über den Ethernet-Port oberhalb des Moduls kann der Koppler an das EtherCAT-Netzwerk angeschlossen werden. Die RJ45-Schnittstelle unterhalb des Moduls kann zum Anschluss weiterer EtherCAT-Module an derselben Linie verwendet werden. Der Buskoppler PB66 unterstützt bis zu 16 E/A-Module. Diese Module haben flexible mechanische Verriegelungen und Busschnittstellen, die über die Backplane an den EBUS angeschlossen werden können. Der PB66 wird mit einer Führungsschiene installiert. Er kann die Nachricht von Ethernet 100BASE-T in das EBUS-Signalformat umwandeln. Im EtherCAT-Netzwerk kann der P366-Koppler an beliebiger Stelle im Ethernet-Netzwerk installiert werden, wodurch er sich für den Betrieb in der Nähe der Master-Station oder an einem entfernten Standort eignet. PRODUKT-PARAMETER: Erforderliche Spannungsversorgung 24V DC, der Mindestbedarf des gesamten Systems beträgt 0,8A EtherCAT-Schnittstelle RJ45 vereinbarung EtherCAT Datenrate 100 Mbit/s Spannungsversorgung 24V/1,5W Isolation 1KV EtherCAT Aktualisierungszyklus 2: 125us Netzwerkkabel CATSe MERKMALE: I Das digitale Ausgangsmodul P371 verbindet das binäre Steuersignal des Motion Controllers mit dem 24V DC Ausgangsgerät der Maschine. I Alle 16 Ausgänge sind Stromquellen (PNP) mit elektrischer Isolierung. I Ausgangs- und Leistungsanschlüsse werden über zwei einreihige Schraubklemmen hergestellt. I Das Flexslice-Modul zeigt den Status des Ausgangssignals durch LED-Leuchten an. I Das digitale Eingangsmodul P372 verbindet das 24-V-Gleichstromsignal der Maschinenausrüstung mit dem binären Steuerregister im Motion Controller. I Alle 16 Eingänge sind stromabsorbierend (PNP) und elektrisch isoliert. I Die Eingangs- und Leistungsanschlüsse erfolgen über zwei einreihige steckbare Schraubklemmen.
