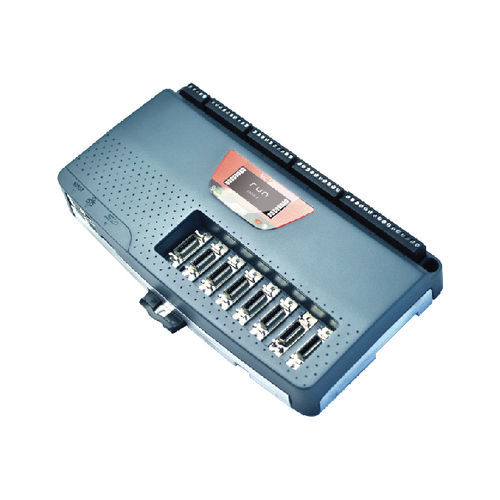

Motion Controller / 5-Achs TRIO MC405

EthernetCANopenanalog

Der MC405 ist ein hoch spezifizierter Motion Controller, der einen leistungsstarken Arm 11-Prozessor, 5 flexible Wellenschnittstellen und einen 4-Wege-Spannungsausgang besitzt. PRODUKT-EINFÜHRUNG: Der MC405 hat zwei verschiedene Achskonfigurationen. Beide Achskonfigurationsmodi unterstützen 16 Software-Achsen. Jede Achse, die nicht der eingebauten Hardware zugewiesen ist, kann als virtuelle Achse verwendet werden. Jede Achse kann durch Programmierung verschiedene Bewegungen realisieren, wie lineare, bogenförmige, spiralförmige und räumliche Bogeninterpolation, elektronische Nocken, Master-Slave-Bewegung und elektronische getriebebewegung. Die flexible Wellenschnittstelle kann über die Software als Feedback-Gerät oder Puise-Ausgang konfiguriert werden. Wenn sie als Puise-Ausgang konfiguriert ist, kann die Wellenschnittstelle zur Steuerung von Schritt- und Servoantrieben oder zur Ausgabe von analogen Encodern verwendet werden. Wenn sie als Rückmelder konfiguriert ist, unterstützt sie den Eingang von Inkrementalgebern oder einen der drei häufig verwendeten Absolutwertgeber SSI, Tamakawa und EnDat. Jede Rückführwelle mit einem Spannungsausgang kann zur Bildung eines geschlossenen Servoregelkreises verwendet werden. FUNKTIONSMERKMALE: I 4-Achsen-Servo mit geschlossenem Regelkreis / 5-Achsen-Puise-Richtung I Linien-, Bogen-, Helix- und räumliche Bogeninterpolation I Flexible Nockenkurve, Master-Slave-Bewegung I Unterstützt EnDat und SSI Absolutwertgeber I Hardware-Anschluss für Bildverarbeitung und Lasersteuerung I Ethernet IP / Modbus TCP / Ethernet integrierte Schnittstelle I Optionaler Servo-Update-Zyklus 125 - 2000 [i sec I ARM11 VFP Prozessor, genaue 64 Bit Bewegungsberechnung I Unterstützung der Programmiersprache IEC 61131-3 I Unterstützt Multi-Task triobasische Sprachprogrammierung I Textdateiverarbeitung I Roboter-Koordinatentransformation I Unterstützung von SD-Karten I CANopen E/A-Erweiterung I Hintergrundbeleuchtetes LCD I RoHS-, UL- und CE-Zertifizierung
