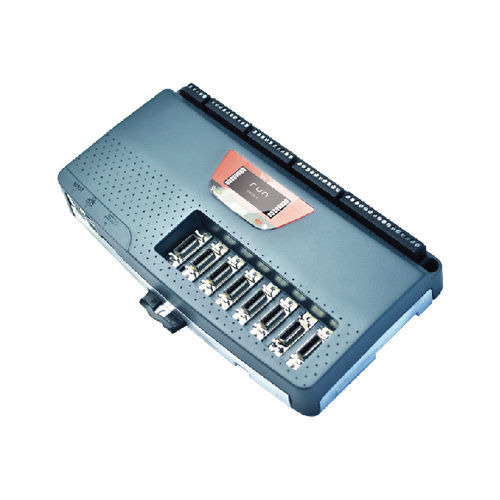

Motion Controller / 5-Achs TRIO MC508

analogCANopenEthernet

Der MC508 ist ein hoch spezifizierter Motion Controller, der einen Arm Cortex A9800mhz Prozessor verwendet, 8 Spannungsausgänge und 8 flexible Wellenschnittstellen hat und bis zu 16 Ausgangswellen in Puise-Richtung oder 8 Servowellen im geschlossenen Regelkreis konfigurieren kann. PRODUKTEINFÜHRUNG: Der MC508 verfügt über zwei verschiedene Achskonfigurationen. Beide Konfigurationsmodi unterstützen 32 Software-Achsen. Jede Achse, die nicht der eingebauten Hardware zugewiesen ist, kann als virtuelle Achse verwendet werden. Jede Achse kann durch Programmierung verschiedene Bewegungen realisieren, wie lineare, bogenförmige, spiralförmige und räumliche Bogeninterpolation, elektronische Nocken, Master-Slave-Bewegung und elektronische Getriebebewegung. Die mc508 verfügt über 128 MB Speicher, von denen 32 MB für Anwenderprogramme und Anwendertabellenspeicher verwendet werden. Der flexible MDR-Stecker unterstützt eine einzige Kabelverbindung zwischen dem MC508-Controller und dem Treiber. Die Wellenschnittstelle kann per Software als Rückmelder oder Puise-Ausgang konfiguriert werden. Wenn sie als Puise-Ausgang konfiguriert ist, kann die Wellenschnittstelle zur Steuerung eines Schritt- oder Servoantriebs oder eines analogen Encoderausgangs verwendet werden. Wenn sie als Rückmelder konfiguriert ist, unterstützt die Schachtschnittstelle den Eingang von Inkrementalgebern oder einen der vier häufig verwendeten Absolutwertgeber SSI, Tamakawa, BISS und EnDat. Jede Rückführungswelle mit einem Spannungsausgang kann zur Bildung eines geschlossenen Servoregelkreises verwendet werden. Der eingebaute Ethernet-Port kann zur PC-Programmierung und zum Herunterladen von Programmen oder zur allgemeinen HMI und PLC angeschlossen werden. Basierend auf der leistungsstarken Motion Perfect V4 Anwendungsentwicklungssoftware, kann das Benutzerprogramm in triobasischer Sprache mit Multi-Task-Eigenschaften geschrieben werden, was die komplexe Bewegung einfach macht. Zur gleichen Zeit, die industrielle Standard iec611-3 Sprache, die unterstützt
