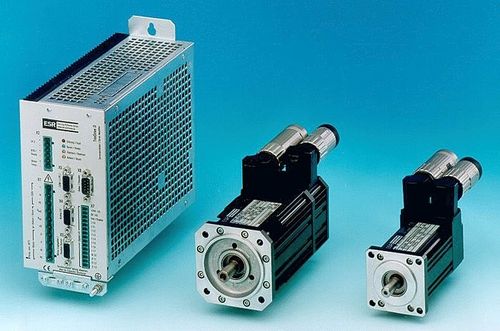

AC-Servoregler TrioDrive D

digitaldigitalCANopen

Merkmale der TrioDrive-D-Servoregler ■ Digitale Servoregler für AC-Servomotoren ■ Kompaktregler für Schaltschrankmontage komplett mit eingebautem Netz­gerät zum direkten Anschluss an 230 V∼ Wechselstrom ■ EMV-konforme Konstruktion (CE-Kennzeichnung; Grenzkurve A Standard, B über Zubehör) ■ Volldigitale Servoregler mit 2 Prozessoren: Signalprozessor und 16-Bit-Mikro­controller ■ Hohe Dynamik und Regelgüte durch Signalprozessor für die digitale Regelung von Strom und Drehzahl (Regler­zykluszeit 62,5 µs) ■ Lageregelung (Zykluszeit 1 ms) integriert, Vorgabe der Lageziele über Kommunikations­schnittstellen (Standard) oder interne Positioniersteuerung mit 500 Sätzen (Option) ■ 8 digitale Eingänge, 4 digitale Ausgänge ■ Leitfrequenzvorgabe (Eingänge Impuls, Richtung wie bei Schrittmotorsteuerungen) als Option ■ Kommunikation über eine serielle Schnittstelle RS 232C (Standard) und optional Interbus, CANopen oder Profibus-DP nach DRIVECOM-Profil 22 ■ Übersichtliche Verkabelung, da alle Verbindungen frontseitig und von oben steckbar ■ Bequeme Inbetriebnahme über Personal Computer ■ Betriebsarten und Technologiefunktionen im Vorgabebetrieb oder Programm­betrieb*: Momentvorgabe, Geschwindigkeits­vorgabe, Lageziel­vorgabe, Elektronisches Getriebe, Fliegende Säge*, Elektronische Kurvenscheibe*, Feininterpolation*
