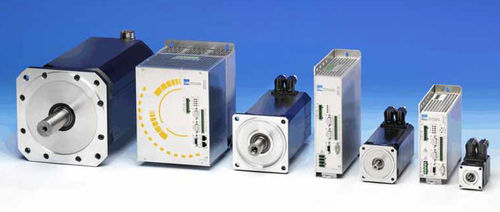

AC-Servoregler TrioDrive D/xS

digitalanalogFeldbus

TrioDrive D/xS Merkmale der TrioDrive-D/xS-Servoregler ■ Digitale Servoregler für AC-Servomotoren und Direktantriebe (Torquemotoren, Linearmotoren) ■ Kompaktgeräte für Schaltschrankmontage, komplett mit eingebautem Netzgerät zum direkten Anschluss an 230 V∼ AC (Weitbereichseingang) ■ Integrierte Sicherheitstechnik, verschleißfrei, zweikanalig (PL e nach ISO 13849-1 bzw. SIL 3 nach IEC 61800-2) ■ EMV-konforme Konstruktion (CE-Kennzeichnung; Grenzkurve A Standard, B über Zubehör) ■ Schaltfrequenz 8 oder 16 kHz wählbar für optimale dynamische Eigenschaften und geringe Motorverluste ■ Hohe Dynamik und Regelgüte durch Signalprozessor für die digitale Regelung von Strom und Drehzahl (Reglerzykluszeit 62,5 µs) ■ Lageregelung (16-Bit-Mikrocontroller, Zykluszeit 1 ms) integriert, Vorgabe der Lageziele über Kommunikationsschnittstellen (Standard) oder interne Positioniersteuerung mit 500 Sätzen (Option) ■ Schnelles Beschleunigen, Abbremsen und Reversieren des Motors durch Stromüberhöhung auf dreifachen Nennstrom ■ Hohe Prozessorleistung für schnelle Regelung, Achsensteuerung und Kommunikation ■ Umfangreiche Technologiefunktionen, Achsensynchronisation etc. ■ 8 digitale Eingänge, 4 digitale Ausgänge, zusätzlich 2 analoge Eingänge und 2 analoge Ausgänge (teilweise optional) ■ Kommunikation über Feldbus-Schnittstelle nach DRIVECOM-Profil 22 oder serielle Schnittstelle RS 232C (Standard) ■ Übersichtliche Verkabelung, da alle Verbindungen frontseitig und von oben steckbar ■ Zertifiziert nach UL (CSA auf Anfrage) ■ Bequeme Inbetriebnahme und Diagnose über Personal Computer
