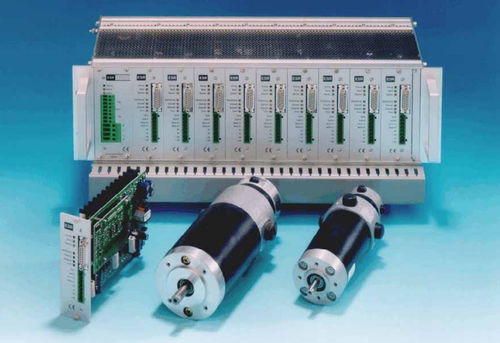

DC-Servoregler UnoDrive

MehrachsenanalogSteuer

UnoDrive Merkmale der UnoDrive-Servoregler ■ Analoge Servoregler für DC-Servomotoren ■ Besonders geeignet für Anwendungen mit übergeordneter Steuerung (CNC) ■ Ausführung in 19-Zoll-Teileinschub-Bauweise (3 HE, 8 TE, Einschubrahmen nach Kundenwunsch lieferbar, Einbau in Kompaktgehäuse möglich) oder als Kompaktgerät für Schaltschrankmontage ■ Netzanschluss an 230 V∼ Wechselstrom, 3 × 400 V oder 3 × 480 V Drehstrom (jeweils über Trenntransformator) ■ EMV-konforme Konstruktion (CE-Kennzeichnung), Einhaltung der Grenzkurven A und B durch externe Funk-Entstörfilter ■ Übersichtliche Verkabelung, da alle Verbindungen frontseitig steckbar (BN 6540 bis BN 6548) oder konventionelle Einschubverdrahtung bei Ausführung mit Anschluss von hinten über VG-Leisten (BN 6550 bis BN 6558) ■ Hohe Leistung bei geringen Abmessungen durch Aufbau in Oberflächenmontagetechnik (SMT) und Verwendung modernster Leistungstransistoren (MOSFETs) ■ Bequeme Inbetriebnahme durch einstellbare Rückführung, Drehzahl, Nullpunkt und Stromgrenze ■ Kein Neuabgleich bei Geräteaustausch notwendig durch steckbares Kundenmodul mit allen Einstellbauteilen ■ Leichte Anpassung an Sonderaufgaben durch steckbare Optionsmodule ■ Schnelles Beschleunigen, Abbremsen und Reversieren des Servomotors durch kurzzeitige Stromüberhöhung auf doppelten Nennstrom ■ Keine Geräuschbelästigung durch Schaltfrequenz weit oberhalb des Hörbereiches ■ Versorgung der Steuerelektronik aus der Zwischenkreisspannung ■ Sicherer Betrieb durch vielfältige Schutz- und Überwachungsschaltungen ■ Schutz des Servoreglers und des Motors durch einstellbare I²t-Strombegrenzung
