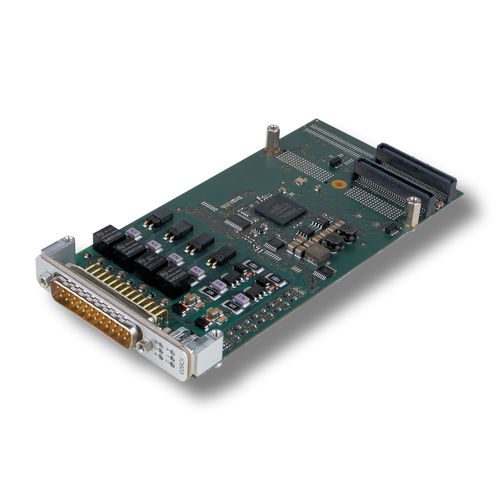

Schaltbarer PMC-Karte XMC/PMC-CAN/402-FD-LIN-DIO

CAN-BusCAN FD

Switched Mezzanine Card (XMC) CAN-Bus-Interfacekarte basierend auf dem esdACC mit 4 CAN FD-Kanälen, sowie als Option mit digital schaltbaren CAN-Abschlusswiderständen, 2 LIN-Schnittstellen und 4 digitalen IOs. XMC-Board mit esd Advanced CAN Controller (esdACC) • 4 High-Speed CAN FD-Schnittstellen gemäß ISO 11898-2, bis zu 8 MBit/s • Busmastering und lokales Datenmanagement über esdACC • PCI Express Spec. 1.1, Lanes x1 • CAN-Abschlusswiderstand on-board integriert und standardmäßig über Jumper aktivierbar, alternativ in der Variante XMC-CAN/402-FD-LIN-DIO per Software umschaltbar • MSI (Message Signaled Interrupts)-Unterstützung • Alle I/O-Signale über 25-poligen DSUB-Stecker in der Frontplatte zugänglich Umfassende Betriebssystemunterstützung und erweiterte CAN-Diagnosemöglichkeiten • Device-Treiber für Windows® und Linux® kostenfrei im Lieferumfang enthalten • Echtzeitbetriebssystemunterstützung (RTOS) mit Device-Treiber und NTCAN-API für viele RTOS als Option verfügbar • CANopen®, ARINC 825 und J1939 Protokollbibliotheken für CAN CC zur Anwendungsentwicklung optional lieferbar • ISO 16845:2004-zertifizierte esd Advanced CAN Controller (esdACC)-Technologie • Hochauflösende Hardware-Timestamps Kundenspezifische Anpassungen auf Anfrage • Erweiterte CAN-Fehlersimulation • Alle Signale auch über Rear-I/O • IRIG-B Schnittstelle • Erweiterter Temperaturbereich: -40° C ... +75° C für alle Varianten
