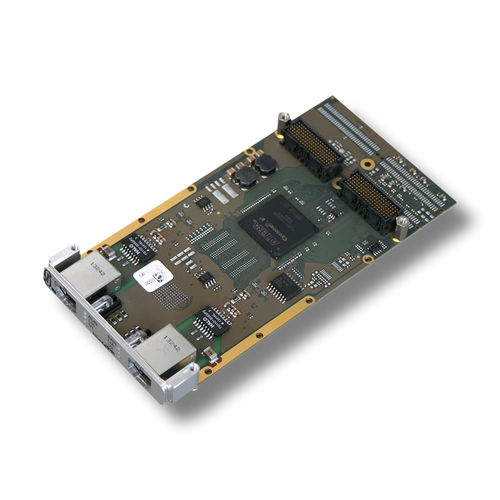

XMC-Schnittstellenkarte ECS-XMC/FPGA

FPGAEtherCATIndustrie

EtherCAT-Slave-Schnittstelle für XMC • Erweitern Sie Ihr XMC-Trägersystem mit EtherCAT-Slave (ECS)-Funktionalität • Der Speicherbereich des EtherCAT Slave Controllers wird direkt im PCI Express®- Adressraum abgebildet. Einfache Konfiguration und schnelle Applikationsentwicklung • Einfache Konfiguration mit dem esd EtherCAT Master oder anderen EtherCAT Mastern • Beispiel eines EtherCAT Slave Information Files (ESI-Datei in XML-Format) inklusive • esd EtherCAT Slave API-Bibliothek und Beispiel-Code für den schnellen Einstieg in die Anwendungsentwicklung gehören zum Lieferumfang Bus-Master-Unterstützung • Das FPGA unterstützt Bus-Master-DMA, um die CPU vom Kopieren der Process-Image- Ausgangsdaten in den Host-Speicher zu entlasten. Diese Funktion wird durch den esd EtherCAT Slave Stack genutzt.
