CNC-Drehautomat D5 ULTRA
mit 3 Spindeln2 Spindelnfür kleine Werkstücke

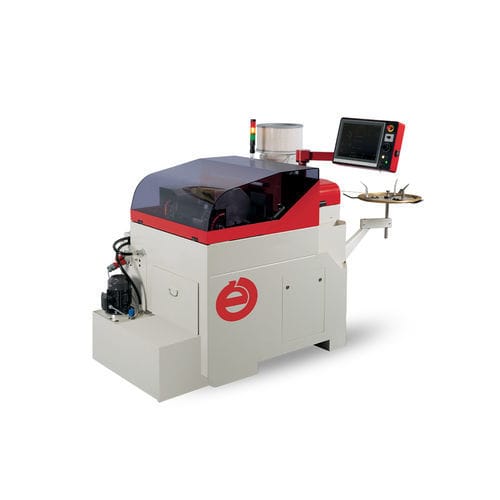

CNC-Drehautomat - D5 ULTRA - ESCO S.A. - mit 3 Spindeln / 2 Spindeln / für kleine Werkstücke
CNC-Drehautomat - D5 ULTRA - ESCO S.A. - mit 3 Spindeln / 2 Spindeln / für kleine Werkstücke
CNC-Drehautomat - D5 ULTRA - ESCO S.A. - mit 3 Spindeln / 2 Spindeln / für kleine Werkstücke - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Anzahl Spindeln
2 Spindeln, mit 3 Spindeln
Anwendungsbereich
Bohr, für kleine Werkstücke
Leistung
hohe Effizienz
Zusatzfunktion
Gewinde, Gewindebohren
Durchmesser

Max: 4 mm
(0,16 in)

Min: 0,3 mm
(0,01 in)

Rotationsgeschwindigkeit

Max: 18.000 rpm
(113.097,336 rad.min-1)

Min: 600 rpm
(3.769,911 rad.min-1)

Länge des Werkstücks

80 mm
(3 in)

Schnellvorschub auf z-Achse

8 m/min

Nominalleistung

4 kVA
(5,4 hp)

Kapazität an Kühlschmierstoff

100 l
(26 gal)

Gesamtlänge

2.150 mm
(85 in)

Gesamtbreite

1.050 mm
(41 in)

Gesamthöhe

1.580 mm
(62 in)

Gewicht

1.150 kg
(2.535 lb)

Beschreibung

Die escomatic D5 ULTRA ist eine Weiterentwicklung der escomatic D2. Zusätzlich zu den Drehbearbeitungen und auf demselben Prinzip basierend, das die Benutzer der NM 64X bereits kennen, ist es möglich, den vorderen und den hinteren Teil des Werkstückes zu bearbeiten. Frontseitig kann mit drei axial angeordneten Spindeln gebohrt und Gewinde geschnitten werden. Nach dem Abstechen des Werkstückes kann die Rückseite simultan mit den frontseitigen Spindeln und/oder der Drehbearbeitung mit zwei axialen und einer quer aufgebauten Spindel bearbeitet werden. Mit einer Werkzeugkopfdrehzahl von 12‘000 min-1 und 18‘000 min-1 bei den frontal und rückwärtig angeordneten Spindeln, bietet diese Neuheit die Drehleistung einer D2 mit ultra-leistungsstarken Nachbearbeitungsfunktionen. Die Basis, der Sockel der Maschine ist den erforderlichen Platzverhältnissen angepasst. Die Richtstation, die Vorschubeinheit und der rotierende Werkzeugkopf sind absolut identisch mit der D2. Die Gegenspannzange und das System zur Frontalbearbeitung mit den drei axial angeordneten Spindeln sind jeweils auf einem eigenen Kreuztisch mit je zwei CNC Achsen montiert. Die rückseitige Bearbeitung erfolgt mit zwei axialen und einer quer aufgebauten Spindel. Simultane Bearbeitung der Rückseite während dem Drehprozess und/oder der Frontalbearbeitung ist möglich. Die Werkzeugausrüstung ist identisch mit derjenigen der D2 CNC und ausser der Führungsbüchse und der Gegenspannzange kompatibel mit älteren kurvengesteuerten escomatic D2 Maschinen. Die escomatic D5 ULTRA ist mit einer FANUC 0i CNC Steuerung ausgerüstet, die Programmierung erfolgt in ISO.
