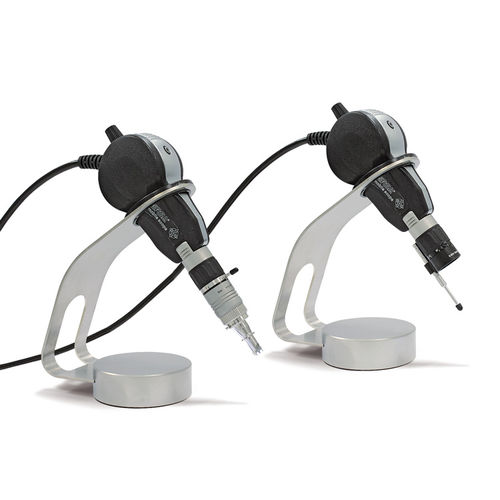

Kamera-Inspektionssystem 0VSSC060VK(x)

optischdigitalMess

Handgeführtes System zur schnellen Inspektion verdeckter Lötstellen Kompaktes, tragbares Videomikroskop zur Begutachtung von Lötstellen in der Elektronikfertigung. Es wurde für die optische Inspektion und digitale Bildaufzeichnung sowie Messaufgaben an Lötstellen von Ball-Grid-Array-(BGA-), μBGA-, CSP- und Flip-Chip-Bauelementen entworfen. Mobiles Inspektionssystem mit zwei Schnellwechselobjektiven (ausstattungsabhängig): 90° BGA-Optik (ca. 280 µm Spaltmaß) 0° Makrozoom-Aufsichtsoptik Schnelle, handgeführte Inspektion verdeckter Lötstellen Integrierte, dimmbare LED-Beleuchtung N-MOS-Farbkamera 5 Megapixel, mit USB-Anschluss Zusätzliches LED-Faserlicht bei BGA-Optik inklusive Ideal für Inspektion an ständig wechselnden Orten und für Service Inklusive Ersa ImageDoc v3 Inspektionssoftware (Basisversion) Ersa MOBILE SCOPE Grundgerät Abmessungen (LxBxH) mm: 114 x 36 x 51 (ohne Zuleitung) Gewicht in g: 210 Prinzip: integriertes optisches System mit eingebauter Kamera und LED-Lichtquelle Ausführung: Kunststoff, Einbaulinse 3 mm Bildfeld, Lichtregler integriert (Lichterzeugung in Optiken) Lichtregelung: Potentiometer (0-100%) Gegenlichteigenschaften: Kaltlicht-LED-Beleuchtung (Option), separat handgeführt, mit Lichtpinsel und Lichtstärkeneinstellung Fokuseinstellung: integrierter Fokusring an den Optiken Anschlüsse: USB 2.0 (USB-A, Länge 2,5 m), Anschlussflansch für MOBILE SCOPE Optiken Wechseloptik 90° BGA-Modul Ausführung: integrierte Zoom-Optik, Stereobeleuchtung über eingebaute LED-Lichtquelle mit Kunststoff-Faserlichtleiter, Prismenumlenkoptik 90° Gesamtlänge in mm: 83
