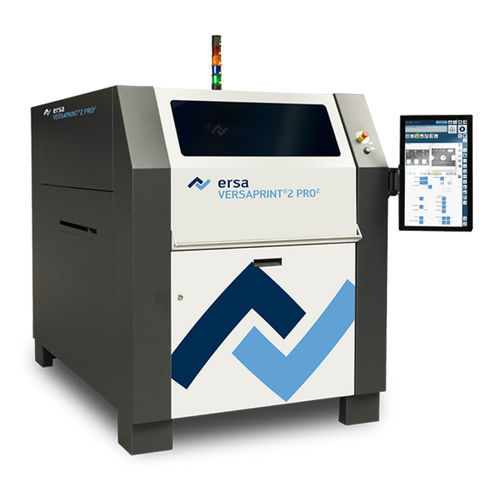

Automatische Siebdruckmaschine VERSAPRINT 2 PRO²

LötpastenSMTkontinuierlich

Mit der schnellen 2D-LIST-Kamera (LIST = Line Scanning Technology) eignet sich der VERSAPRINT 2 PRO2 besonders für Produkte mit hohem Inspektionsbedarf. Die Anlage kann mit allen Optionen der VERSAPRINT 2 Reihe auf- bzw. nachgerüstet werden Substratgröße (X x Y): mind. 50 x 50 mm, max. 680 x 500 mm (Inspektionsbereich 550 x 500 mm) - Druckkopf: zwei voneinander unabhängige Rakelköpfe mit kontinuierlicher Rakelkraftregelung, Rakeltiefenanschlag und Pendelbegrenzung - Zykluszeit: 10 s + Druck Optionaler Schablonenreiniger: 680 x 500 mm - Rakelkraft: 0-230 N - Zeit zum Einrichten: unter 10 min Substratdicke: 0,5-6 mm - Kamera: 3D-Zeilenkamera zur Ausrichtung und Inspektion von Substrat und Schablone - Produktwechsel: unter 2 min Bauteilfreiraum: bis zu 35 mm - Wiederholgenauigkeit: +/-12,5 µm @ 6 Sigma - Grafische Bedienoberfläche: Touchscreen Schablonengröße: mind. 450 x 450 mm, max. 737 x 737 mm ohne Werkzeug einstellbar - Druckgenauigkeit: +/-25 µm @ 6 Sigma bewährte pneumatische Rakelklemmung und verstellbare Schablonenauflage Schablonenunterseitenreiniger und Flächenkam Vereint in Effizienz: Der VERSAPRINT 2 ULTRA³ ist der weltweit erste Schablonendrucker mit integrierter 3D-Inspektion.
