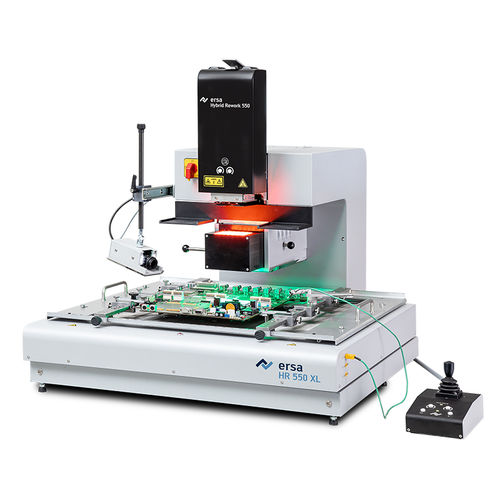

Heißluft-Reworksystem HR 550 XL

halbautomatischfür BGAfür SMD

Mit dem HR 550 XL präsentiert Ersa ein halbautomatisches Gerät für große Baugruppen bis ca. 530 x 610 mm - ein echtes Leistungspaket mit acht Untenstrahler-Heizzonen und motorischer X/Y-Feinverstellung und Bauteilrotation. Das System eignet sich für Industrie und Leistungselektronik sowie großformatige Platinen und ist besonders attraktiv für Dienstleister. 1.800 W Hybrid-Hochleistung-Heizelement Vollflächige 6.400 W IR-Untenheizung Hochauflösende Kameras für Platzierung und Prozessbeobachtung Computerunterstützte Bauteilausrichtung, digitale "Split-Optik" Ergonomisch optimale Systembedienung Moderne, benutzerfreundliche Bediensoftware Mit der Technologie der Ersa Rework-Systeme wird die Wertschöpfung der Elektronikfertigung nachhaltig gesichert: schonende Heiztechnologie sensorgeführte Lötprozesse kontaktlose Restlotentfernung präzise Bauteilplatzierung vollständige Prozessdokumentation klare Benutzerführung Abmessungen (BxTxH) in mm: 755 x 930 x 545/747 Gewicht in kg: 102 kg inklusive Bedienteil Ausführung antistatisch (j/n): ja Nennleistung in W: 8.200 Nennspannung in V AC: 3x 400 VAC, 50-60 Hz, 16 A Oberheizung: Hybridstrahler 900 W Infrarot + 900 W Heißluft, 70 x 70 mm Untenheizung: IR-Strahler (8x 800 W), 530 x 530 mm Messkanäle: 3x K-Typ, 1 x IRS Positionslaser: Klasse II Leiterplattengröße in mm: bis 530 x 610 mm (+x) Bauteilgröße in mm: von 01005 bis 70 x 70 mm Arbeitstiefe 349 mm
