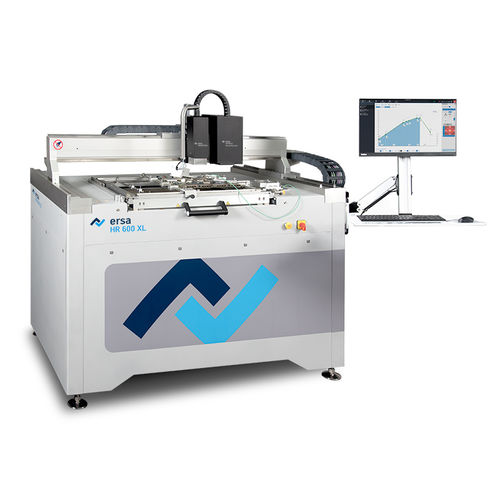

Automatisches Reworksystem HR 600XL

für SMD

Das Ersa HR 600 XL wurde für große LP-Formate entwickelt - damit lassen sich ebenso problemlos wie präzise Bauteile bis 60 x 60 mm bearbeiten. Mit dem optional verfügbaren XL-Heizkopf können sogar Komponenten bis 120 x 120 mm Kantenlänge verarbeitet werden. "Auto Scavenger" entfernt Restlot automatisch und berührungslos Nach dem Entlöten eines Bauteils muss in der Regel noch Restlot entfernt werden. Mit dem Modul "Auto Scavenger" gibt es dafür jetzt eine voll integrierte Funktionseinheit - unmittelbar nach der Entnahme des Bauteils wird die Saugdüse des Auto Scavenger über die Leiterplatte abgesenkt und das Restlot automatisch und berührungslos entfernt. Auto Scavenger - keine Rüstzeit! Da der Auto Scavenger ein eigenständiges Modul ist, entfällt für den Anwender die Rüstzeit. Die nebenstehende Bildcollage zeigt den Prozess (v.l.n.r.) vom Beginn mit dem Abheben eines BGA über den Fortschritt der Lotabsaugung bis zur hin zur vollständigen Entfernung des Restlots. Hocheffizienter 800 W Hybrid-Heizkopf (optional 2.000 W) Großflächige Matrix-Strahler-Untenheizung mit 25 einzelnen Elementen Prozessüberwachung mit bis zu 8 Thermoelementen Automatische und präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung Hochgenaues, motorisches Achssystem zur Bauteilplatzierung (+/- 0,025 mm) Garantiert nutzerunabhängig reproduzierbare Reparatur-Ergebnisse Prozesssteuerung und -dokumentation über Bediensoftware HRSoft 2 Abmessungen (BxTxH) in mm: 2.250 x 1.700 x 1.650 mit Monitorhalter Standfläche: 1.691 x 1.180 mm Gewicht in kg: ca. 312 Ausführung antistatisch (j/n): ja Nennleistung in W: 16 kW, optional 16 kW + 15 kW
